Đột Phá Không Gian Với Mẫu Nhà Ống 3 Tầng Nở Hậu Hiện Đại 6.2m Tối Ưu 3 Phòng Ngủ

Trong phân khúc xây dựng nhà phố hiện nay, những mảnh đất có khuôn viên không vuông vắn hoặc có cấu trúc “nở hậu” (phía trước hẹp, phía sau rộng) luôn đòi hỏi một tư duy thiết kế cực kỳ khéo léo. Nếu biết cách khai thác, nhược điểm về hình dáng đất sẽ biến thành lợi thế độc bản, mang lại không gian sống vô cùng rộng rãi và hợp phong thủy.

Mẫu thiết kế nhà ống 3 tầng hiện đại diện tích mặt tiền 4.18m, nở hậu bứt phá lên 6.24m với chiều dài hơn 10m dưới đây là một kiệt tác kiến trúc do Xanh Homes Construction thực hiện. Ngôi nhà mang mã số công trình ấn tượng, giải quyết triệt để bài toán công năng cho gia đình đông thành viên với 3 phòng ngủ, phòng thờ, phòng sinh hoạt chung và hệ sân thượng lộng gió.

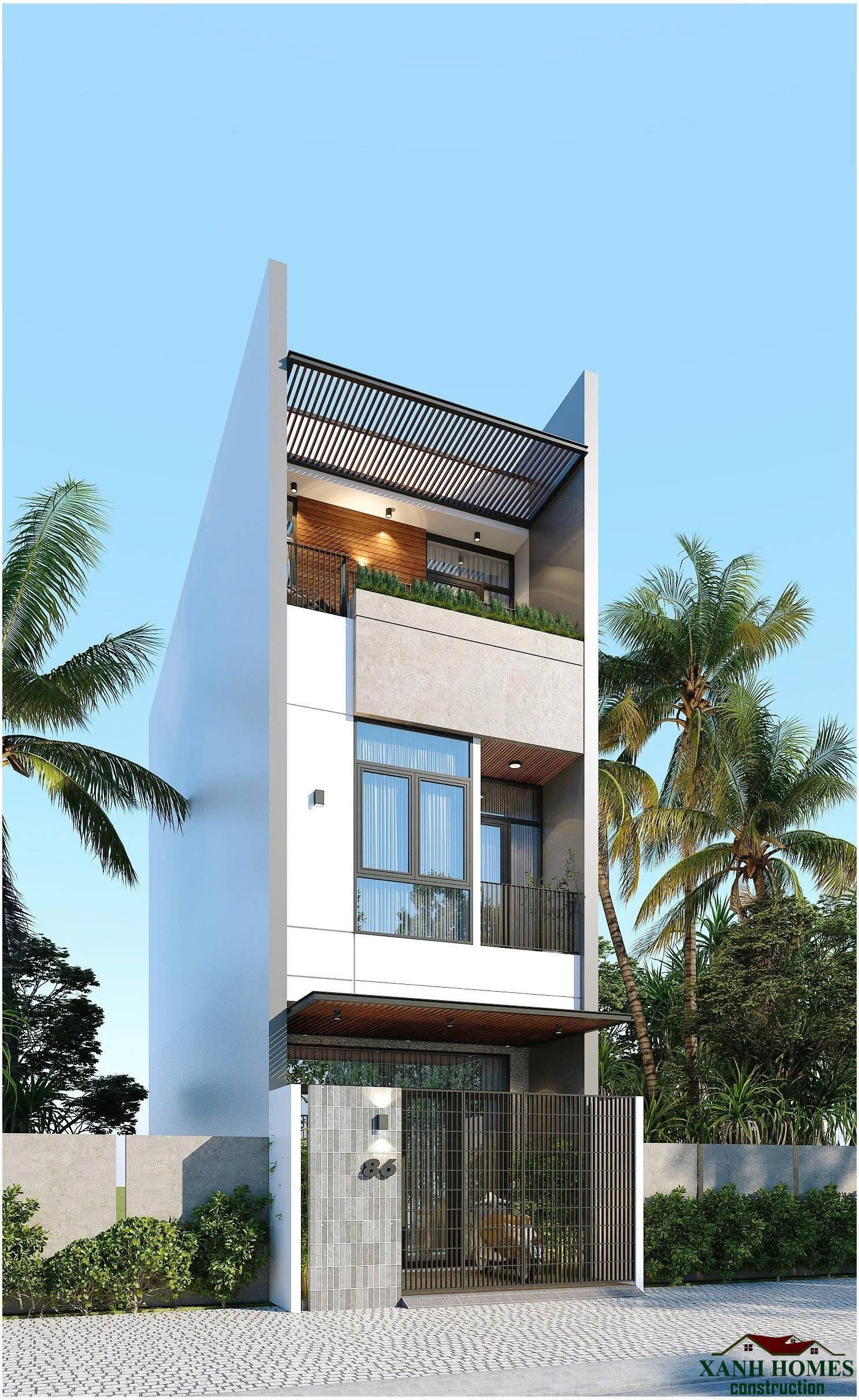

Phối cảnh 3D mặt tiền từ góc nhìn cận cảnh, làm nổi bật hệ cổng và các mảng hình khối giật cấp.

1. Kiến Trúc Ngoại Thất Tầng Trệt: Sự Kiên Cố Và Đẳng Cấp Từ Khối Đế

Bức ảnh phối cảnh mặt tiền đầu tiên cho thấy cách xử lý tinh tế của kiến trúc sư ngay từ lối vào của ngôi nhà phố mang số nhà 86 này:

• Hệ tường rào và cổng chính kiên cố: Khu vực cổng được thiết kế bề thế với một bên trụ lớn ốp gạch thẻ gốm màu xám mờ hiện đại, làm nền cho số nhà 86 đắp nổi bằng kim loại đen. Hệ cửa cổng sắt nan dọc sơn tĩnh điện màu đen vừa đảm bảo an toàn tuyệt đối, vừa giúp khoe khéo khoảng sân trước thông thoáng.

• Mái hiên che sảnh tiện ích: Ngay phía trên cửa cuốn tầng 1 là hệ mái hiên sắt đua rộng, lót trần nhựa giả gỗ cao cấp tích hợp đèn led âm trần, giúp bảo vệ khu vực sảnh chính khỏi tác động của mưa nắng hắt trực tiếp.

Phối cảnh góc nghiêng từ phía bên phải phô diễn trọn vẹn vẻ đẹp hình khối giật cấp vươn cao.

2. Kiến Trúc Tầng 2 Và Tầng 3: Bản Hòa Tấu Của Vật Liệu Hiện Đại

Dịch chuyển góc nhìn sang phía bên phải ở bức ảnh phối cảnh thứ hai, tòa nhà hiện lên vô cùng thanh thoát, rũ bỏ hoàn toàn sự đơn điệu của những mẫu nhà ống thông thường nhờ sự kết hợp vật liệu thông minh:

• Tầng 2 mở rộng tối đa ánh sáng: Mặt tiền tầng 2 nổi bật với hệ cửa sổ nhôm kính Xingfa khối lớn chiếm trọn 2/3 diện tích bề ngang. Bên cạnh là lối ra ban công nhỏ với lan can sắt hộp tối giản. Trần ban công tiếp tục sử dụng gỗ nhựa màu nâu ấm, tạo điểm nhấn sang trọng khi tương phản với mảng sơn tường trắng ngần.

• Tầng 3 với mảng sơn giả bê tông xu hướng: Lên đến tầng 3, ngôi nhà tạo ấn tượng mạnh mẽ bằng một khối dầm lớn được xử lý bằng lớp sơn hiệu ứng giả bê tông xám thanh lịch. Phía trên cùng là hệ lam sắt hộp sơn đen xếp thoáng, đóng vai trò như một giàn hoa trên cao và điều tiết ánh sáng cho khu vực sân thượng.

Góc nhìn trực diện mặt đứng ngoại thất thể hiện sự đăng đối hoàn hảo của công trình.

3. Phối Cảnh Trực Diện Mặt Tiền: Sự Hài Hòa Giữa Mảng Xanh Và Hình Khối

Bức ảnh phối cảnh thứ ba mang đến cái nhìn trực diện từ phía đối diện con đường. Sự đan xen giữa các mảng xanh của cây cảnh đặt tại ban công tầng 3 và hệ lam mái giúp công trình trở nên mềm mại, tràn đầy sinh khí. Hai vách tường biên được kéo cao thẳng đứng tựa như hai cánh buồm kiêu hãnh, vừa che chắn nắng hướng hông, vừa tạo cảm giác tòa nhà vươn cao, bề thế như một căn biệt thự phố đơn lập.

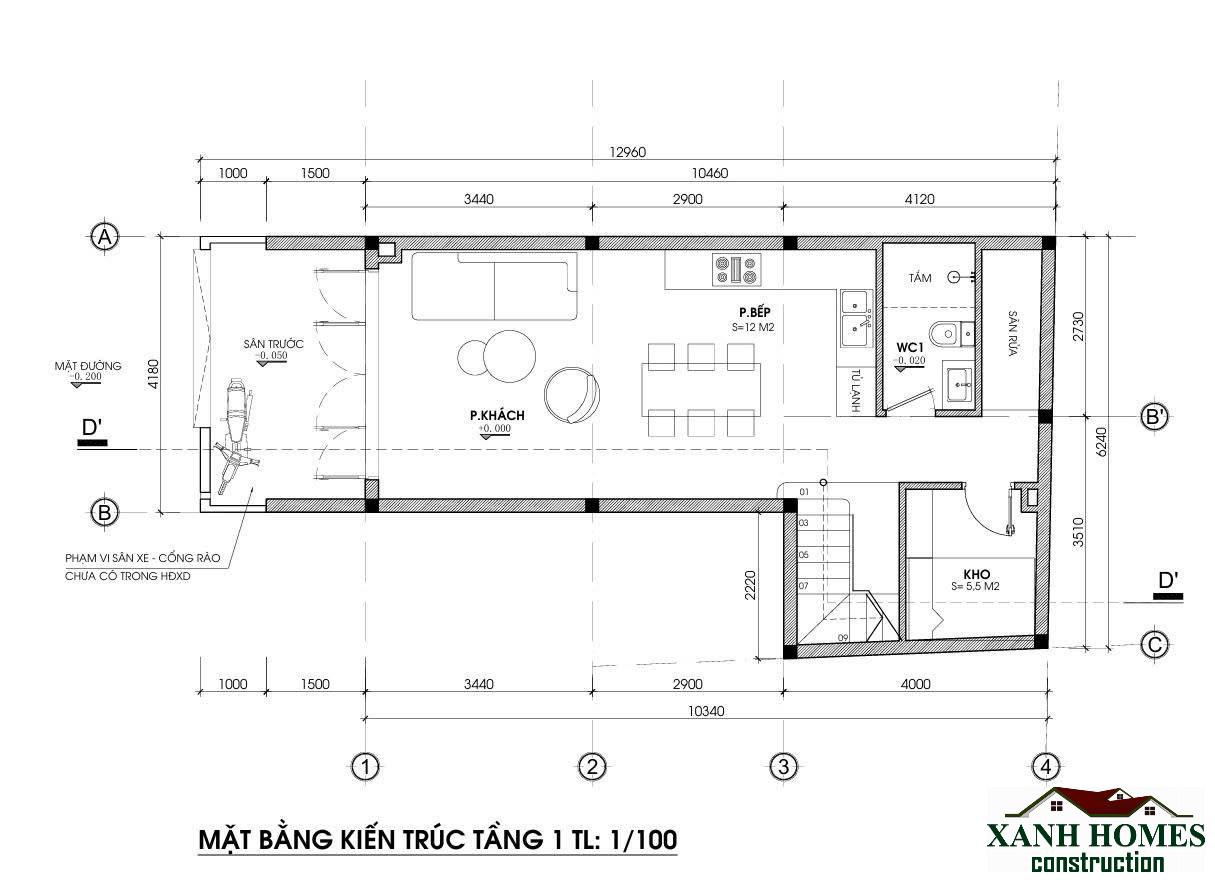

Bản vẽ kỹ thuật mặt bằng kiến trúc Tầng 1 (Tỷ lệ 1/100) phân tích chi tiết không gian nở hậu.

4. Bản Vẽ Mặt Bằng Tầng 1: Giải Pháp Nở Hậu Khéo Léo Cho Không Gian Sinh Hoạt Chung

Nhìn vào bản vẽ kỹ thuật tầng 1, bạn sẽ thấy rõ tư duy quy hoạch không gian đỉnh cao trên tổng chiều dài lòng nhà 10.46m (chưa tính 1.5m sân trước):

• Phòng khách sang trọng (Diện tích mặt tiền 4.18m): Khu vực sảnh trước bước vào là phòng khách đặt tại cốt chuẩn 0.00. Với bề ngang hơn 4m, không gian này thoải mái bố trí một bộ sofa lớn và hệ kệ TV đối diện được đặt sát vách cầu thang bộ.

• Phòng bếp và ăn biệt lập (Rộng 12m2): Nằm ngay sau cầu thang. Nhờ kết cấu đất nở hậu sang vách trục C, không gian bếp ăn được mở rộng đáng kể, giúp bàn ăn 6 ghế được bố trí vuông vắn mà không làm cản trở lối giao thông đi lại.

• Cụm tiện ích phụ trợ độc đáo ở cuối nhà: Tận dụng tối đa phần diện tích nở hậu rộng nhất phía sau (6.24m), kiến trúc sư đã thiết kế một hệ công năng vô cùng tiện nghi bao gồm:

  • Một phòng Kho rộng 5.5m2 nằm biệt lập dưới khối thang.

  • Một không gian Sân rửa lộ thiên thuận tiện cho việc sơ chế thực phẩm.

  • Đặc biệt là hệ phòng vệ sinh WC1 (cốt -0.020) được tách thành 2 phòng riêng biệt: một phòng Tắm và một phòng Vệ sinh riêng, giúp tăng tối đa hiệu suất sử dụng cho gia đình.

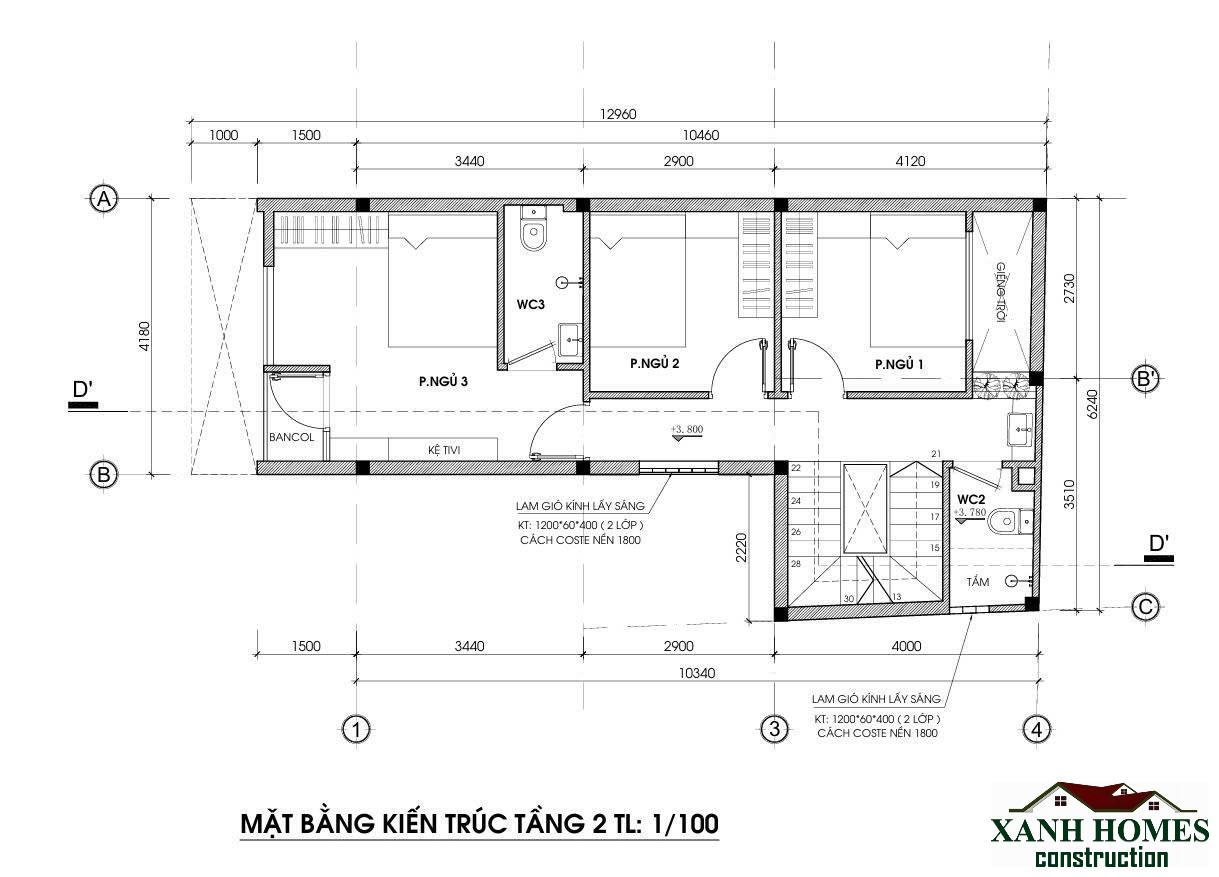

Bản vẽ kỹ thuật mặt bằng kiến trúc Tầng 2 với layout bố trí 3 phòng ngủ tối ưu diện tích.

5. Bản Vẽ Mặt Bằng Tầng 2: Trọng Tâm Nghỉ Ngơi Riêng Tư Với 3 Phòng Ngủ

Mặt bằng kiến trúc tầng 2 (cốt cao độ +3.800) được quy hoạch hoàn chỉnh thành không gian nghỉ ngơi khép kín, ấm cúng của gia đình:

• Phòng ngủ 3 Master (Phía trước): Hướng ra ban công mặt tiền lộng gió thông qua hệ cửa lùa lớn. Phòng ngủ này sở hữu đặc quyền với một phòng vệ sinh khép kín khép kín bên trong (WC3) vô cùng tiện nghi.

• Phòng ngủ 2 (Trung tâm): Nằm đối diện hành lang sảnh thang, được thiết kế vuông vắn phù hợp làm phòng ngủ cho con cái với đầy đủ giường đôi và tủ quần áo kịch trần.

• Phòng ngủ 1 (Phía sau): Nằm ở khu vực nở hậu phía sau, tiếp giáp trực tiếp với khoảng Giếng trời lớn giúp lấy ánh sáng tự nhiên và thông gió thông tầng liên tục.

• Cụm WC2 và phòng Tắm biệt lập: Tiếp tục kế thừa giải pháp thông minh từ tầng 1, khu vệ sinh chung của tầng 2 cũng được chia đôi thành phòng tắm kính và phòng vệ sinh riêng, đặt cạnh lối thông tầng giếng trời vô cùng sạch sẽ và thông thoáng.

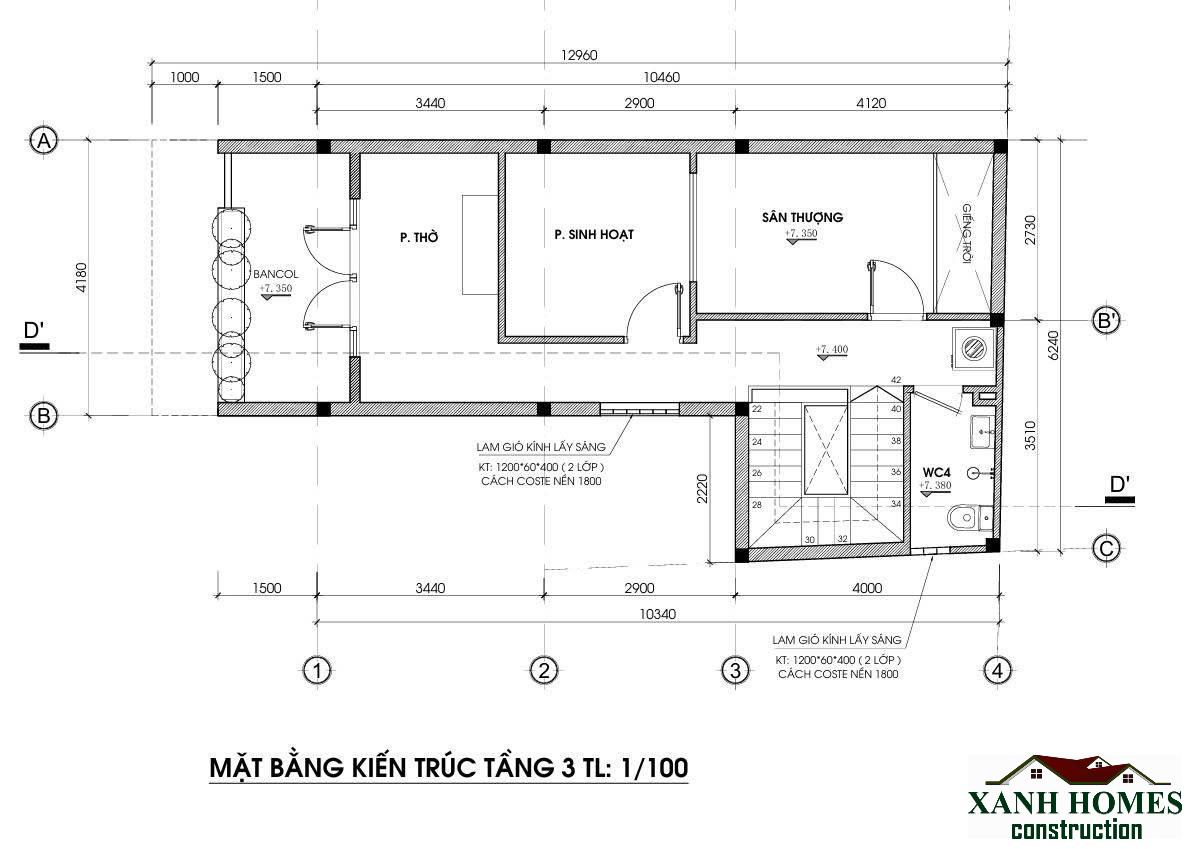

Bản vẽ kỹ thuật mặt bằng kiến trúc Tầng 3 kết hợp không gian tâm linh và sân vườn trên cao.

6. Bản Vẽ Mặt Bằng Tầng 3: Sự Giao Thoa Giữa Tâm Linh Và Thư Giãn Lộ Thiên

Bước lên tầng 3 (cốt cao độ +7.400), mặt bằng công năng được phân chia thành các khu vực chức năng mang tính chất bổ trợ và thư giãn trên cao:

• Phòng thờ trang nghiêm: Đặt ở vị trí trang trọng nhất phía trước ngôi nhà, hướng thẳng ra ban công mặt tiền (Bancol cốt +7.350) hợp phong thủy, đón vượng khí cho gia chủ.

• Phòng sinh hoạt chung ấm cúng: Nằm liền kề phòng thờ, là nơi cả nhà có thể ngồi lại trò chuyện riêng tư, đọc sách hoặc làm phòng karaoke gia đình.

• Sân thượng siêu rộng phía sau (Cốt +7.350): Tận dụng toàn bộ phần diện tích nở hậu phía sau làm một sân chơi lộ thiên lý tưởng. Tại đây, gia chủ có thể thiết kế một vườn rau sạch, hệ thống cây cảnh hoặc bố trí bàn tiệc nướng BBQ ngoài trời vào mỗi dịp cuối tuần. Cạnh sân thượng là phòng vệ sinh WC4 (cốt +7.380) phục vụ tiện ích tại chỗ.

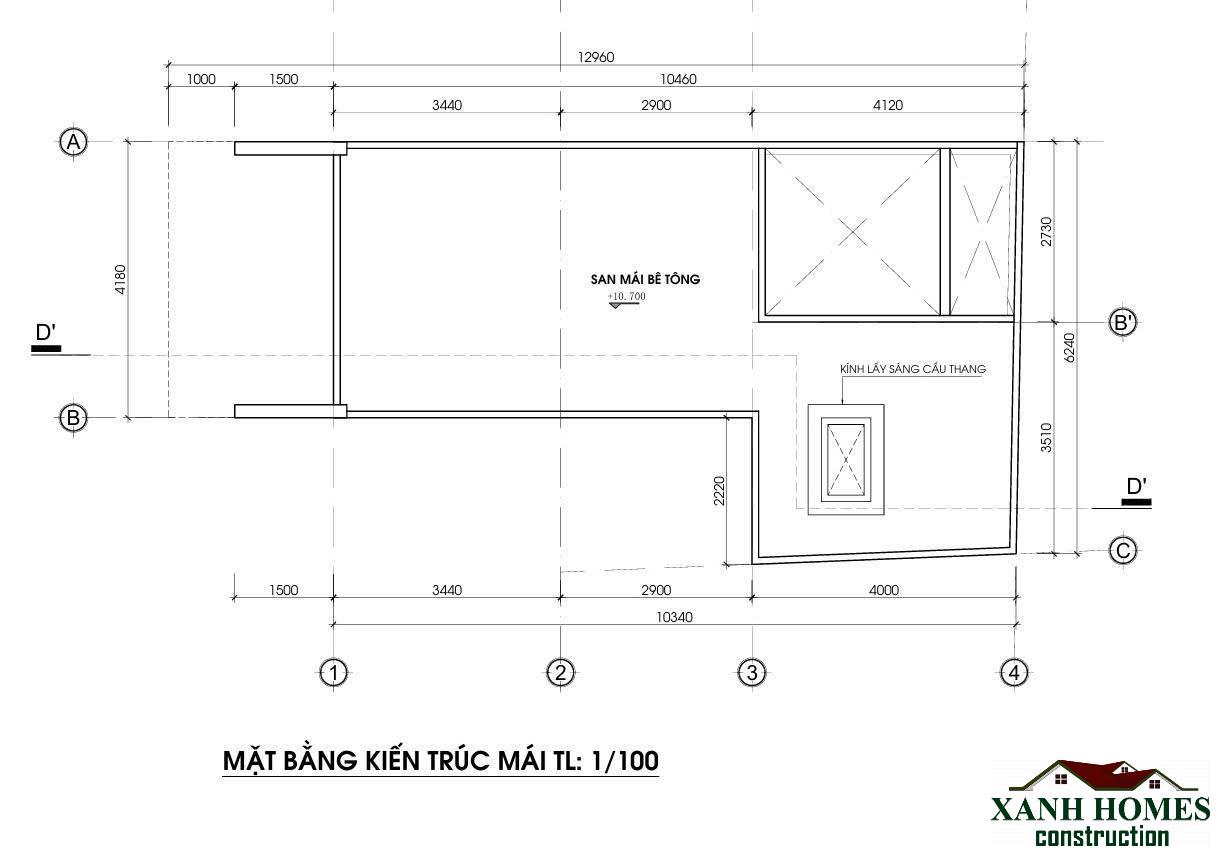

Bản vẽ mặt bằng kiến trúc mái thể hiện cấu trúc đổ sàn bê tông cố định.

7. Bản Vẽ Mặt Bằng Mái: Giải Pháp Kỹ Thuật Bảo Vệ Tòa Nhà Toàn Diện

Bức ảnh bản vẽ kỹ thuật thứ 7 thể hiện sơ đồ cấu trúc mái của công trình tại cốt cao độ +10.700:

• Sân mái bê tông kiên cố: Toàn bộ mái được đổ bê tông cốt thép bằng phẳng, giúp chống nóng hiệu quả và là nơi đặt bồn nước sinh hoạt cùng hệ thống thái dương năng năng lượng mặt trời.

• Kính lấy sáng cầu thang: Một ô giếng trời lớn bằng kính cường lực được bố trí ngay phía trên lõi cầu thang bộ, đảm bảo ánh sáng ban ngày luôn tự động rọi thẳng xuống sảnh các tầng dưới, giúp ngôi nhà tiết kiệm điện năng chiếu sáng tối đa.

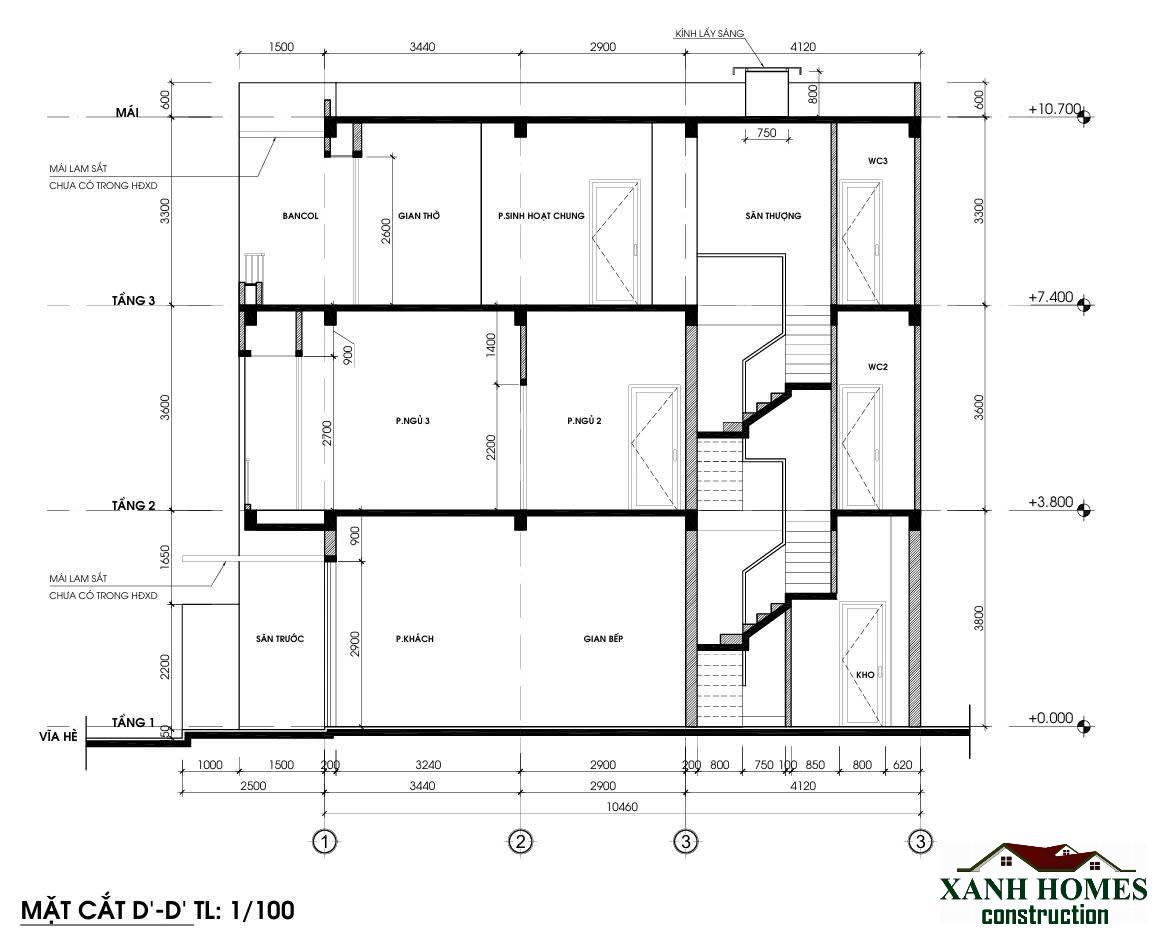

Bản vẽ mặt cắt D’-D’ (Tỷ lệ 1/100) phô diễn kết cấu kỹ thuật chiều dọc của ngôi nhà.

8. Bản Vẽ Mặt Cắt D’-D’: Thông Số Chiều Cao Các Tầng Chuẩn Kiến Trúc

Để hiểu rõ cấu trúc chịu lực và thông số kỹ thuật bên trong, bản vẽ mặt cắt D’-D’ xuyên suốt từ mặt tiền ra sân sau cung cấp các dữ liệu sống còn cho đội ngũ thợ thi công:

• Chiều cao Tầng 1 (3.8m): Từ cốt vỉa hè hè lên sàn tầng 2 cao 3800mm, tạo không gian phòng khách và bếp cực kỳ thông thoáng.

• Chiều cao Tầng 2 (3.6m) và Tầng 3 (3.3m): Chiều cao được giảm dần theo từng tầng để tối ưu hóa kết cấu chịu lực, giữ ấm vào mùa đông và tiết kiệm năng lượng điều hòa nhưng vẫn đảm bảo sự rộng rãi tuyệt đối.

• Chi tiết lam gió kính lấy sáng: Tại khu vực sảnh thang hoàn thiện, bản vẽ chỉ định rõ hệ thống lam gió kính lấy sáng kích thước 1200x600x400 (loại 2 lớp) đặt cách cốt nền 1800mm, giúp đón gió tươi liên tục vào lòng nhà.

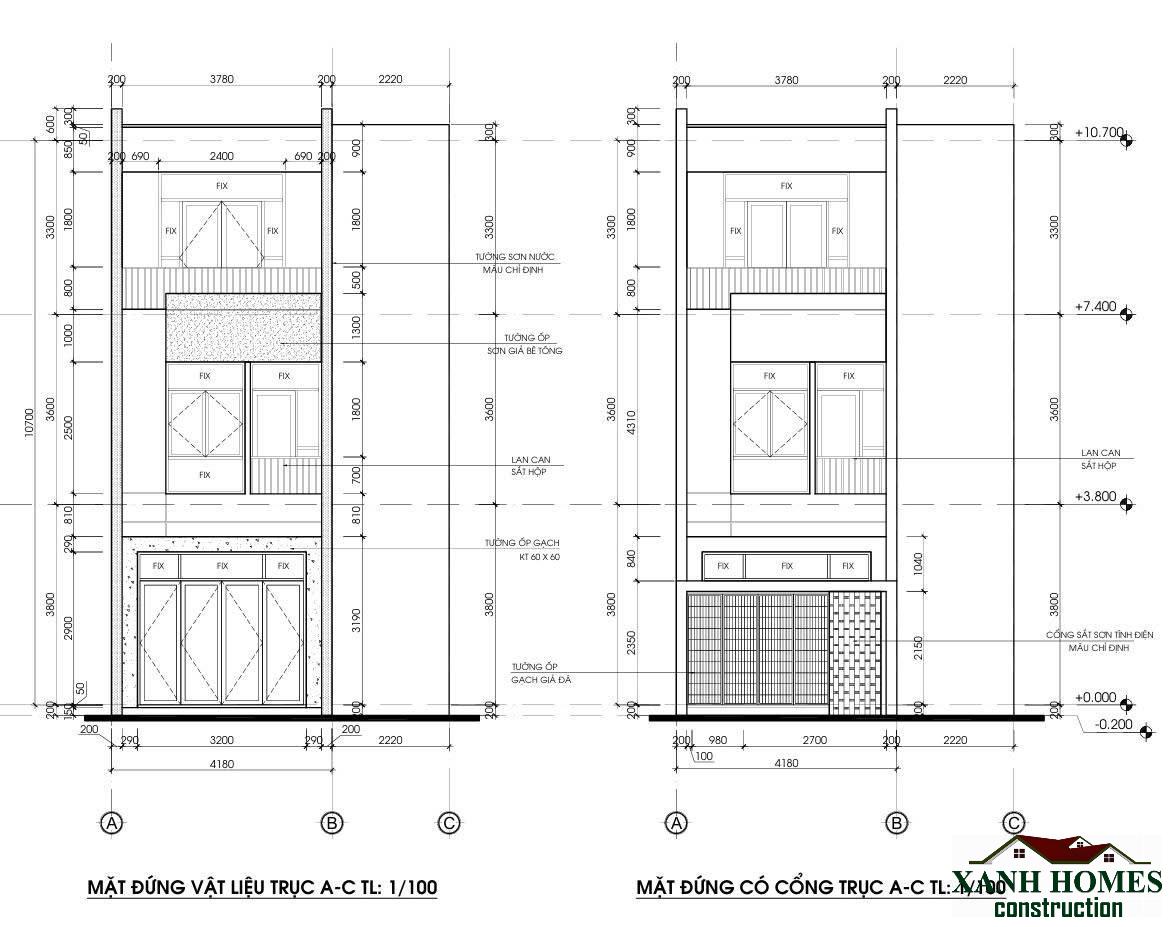

Bản vẽ mặt đứng vật liệu và mặt đứng có cổng trục A-C chỉ định chi tiết các lớp hoàn thiện ngoại thất.

9. Bản Vẽ Mặt Đứng Trục A-C: Chi Tiết Chỉ Định Vật Liệu Hoàn Thiện Bề Mặt

Bản vẽ kỹ thuật cuối cùng cung cấp cái nhìn chi tiết về quy chuẩn vật liệu bề mặt ngoại thất cao 10.7m của công trình:

• Mặt đứng vật liệu ngoại thất: Chỉ định rõ các mảng tường được xử lý bằng sơn giả bê tông xám hiện đại ở tầng 3, tường tầng 2 được ốp gạch trang trí kích thước 60x60cm, và phần chân đế tầng 1 được bao phủ bởi lớp tường ốp gạch giả đá hoa cương vân tối kiên cố.

• Mặt đứng có cổng chính xác: Thể hiện rõ cao độ của hệ cổng sắt sơn tĩnh điện cao 2150mm (2.15m), đảm bảo sự cân đối hoàn hảo giữa tỉ lệ cổng rào và chiều cao tổng thể của ngôi nhà 3 tầng.

Kết Luận: Hiện Thực Hóa Không Gian Sống Lý Tưởng Cùng Xanh Homes

Mẫu thiết kế nhà ống 3 tầng nở hậu hiện đại kích thước mặt tiền 4.18m vươn rộng 6.24m này là câu trả lời đanh thép cho thấy: Mọi khuyết điểm của thế đất đều có thể được hóa giải và biến thành những không gian kiến trúc đầy nghệ thuật nếu có sự can thiệp của những bộ óc sáng tạo. Ngôi nhà mang lại sự hài lòng tuyệt đối từ vẻ bề ngoài sang trọng, bắt kịp xu hướng cho đến layout công năng phân chia tách biệt cực kỳ khoa học bên trong.
