Trong kỷ nguyên kiến trúc nhà ở hiện đại, không gian sống không còn đơn thuần là những bức tường bê tông bao bọc lấy công năng sinh hoạt cơ bản. Giới thượng lưu ngày nay khi xây dựng tổ ấm thường hướng đến những giải pháp kiến trúc sinh thái – nơi con người, ánh sáng, nước và cây xanh được hòa quyện làm một. Với những quỹ đất có lợi thế mặt tiền rộng lớn lên tới 9.5m và chiều sâu lý tưởng hơn 16m, mô hình biệt thự phố hiện đại mái bằng giật cấp đang trở thành sự lựa chọn số một để phô diễn gu thẩm mỹ thời thượng của gia chủ.
Mẫu thiết kế biệt thự phố hiện đại 3 tầng kích thước tổng thể 9.47 x 16.55m dưới đây do Xanh Homes Construction thực hiện là một bài mẫu kinh điển cho tư duy kiến trúc dòng chảy (vượt mọi giới hạn ngăn cách không gian). Hãy cùng chúng tôi khám phá chuyên sâu từ những phối cảnh 3D đắt giá đến các thông số kỹ thuật cốt lõi trên bản vẽ của siêu phẩm này.

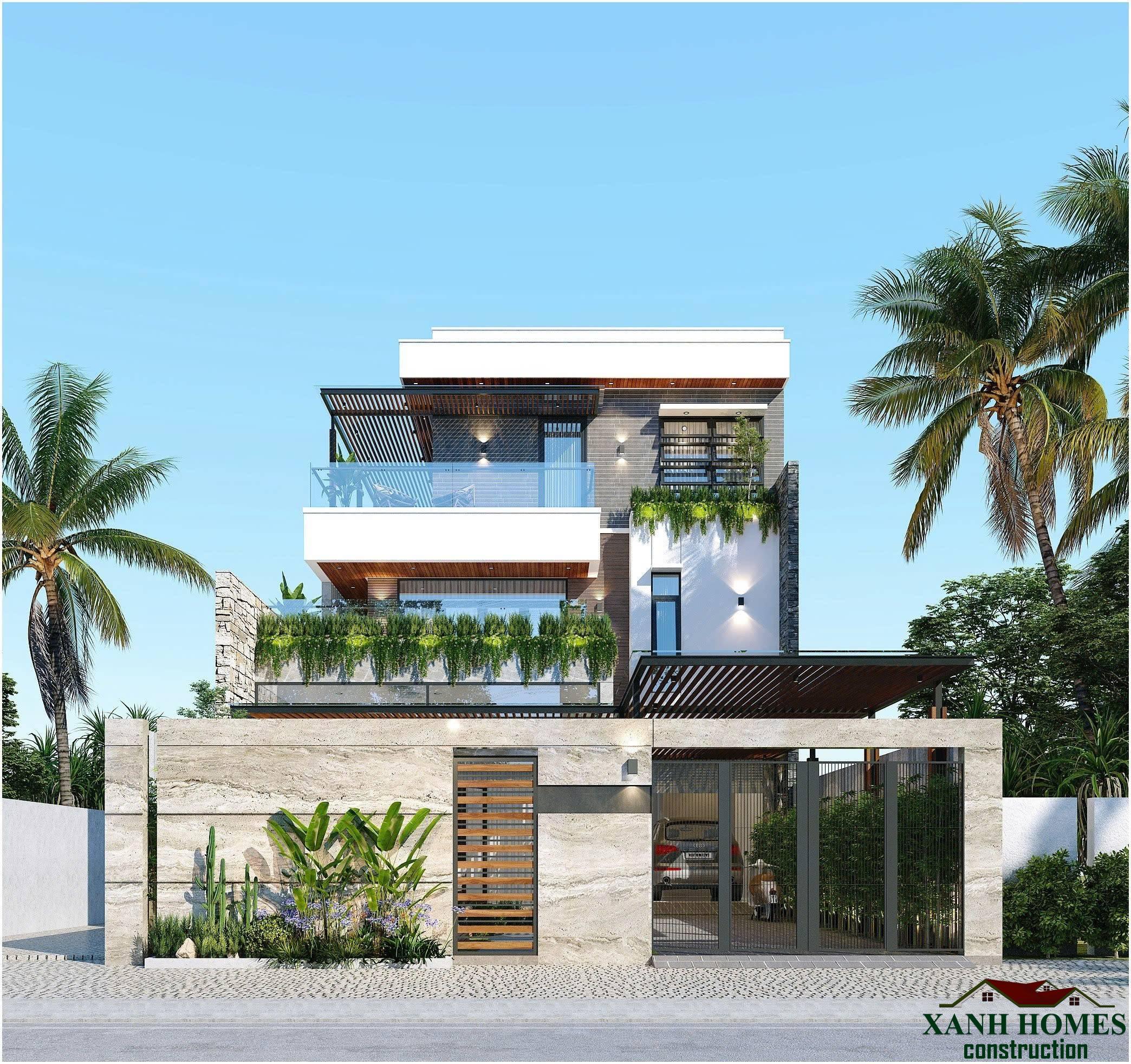

Phối cảnh ngoại thất toàn cảnh ban ngày của căn biệt thự phố hiện đại 3 tầng vững chãi đằng sau hệ tường rào đá travertines.
1. Kiến Trúc Ngoại Thất Mặt Tiền: Ngôn Ngữ Hình Khối Giật Cấp Và Sự Lên Ngôi Của Mảng Xanh
Bức ảnh phối cảnh đầu tiên mang đến một cái nhìn tổng thể xa hoa và kiêu hãnh của công trình ngay từ góc nhìn từ phía bên kia đường. Với bề ngang rộng đến 9.47m, công trình rũ bỏ hoàn toàn sự đơn điệu của nhà ống thông thường để khoác lên mình diện mạo của một căn biệt thự đơn lập hiện đại:
Hệ tường rào đá tự nhiên đẳng cấp: Điểm nhấn đầu tiên thu hút thị giác chính là hệ tường rào kiên cố được ốp đá tự nhiên màu kem vân loang trang nhã. Cổng chính sử dụng hệ nan sắt sơn tĩnh điện màu xám đen, kết hợp hài hòa với ô cửa phụ lót gỗ tự nhiên, tạo nên một chương mở đầu đầy ấn tượng cho tòa nhà. Khu vực chân tường rào được trích xuất khoảng trống để trồng các cụm cây xương rồng và cây lá rộng, mang lại nét thô mộc, cá tính.
Hình khối giật cấp mạnh mẽ: Kiến trúc mặt tiền tầng 2 và tầng 3 sử dụng cấu trúc hình khối vuông vắn, phi đối xứng với các khoảng ban công đua rộng. Điểm đắt giá là dải cây xanh rủ dài từ bồn hoa tầng 2 xuống, tựa như một bức rèm sinh thái xanh mướt, vừa che chắn bụi bẩn vừa làm mềm đi sự thô cứng của các khối bê tông.
Vật liệu cao cấp bắt kịp xu hướng: Màu sơn trắng ngọc trai làm chủ đạo, làm nền cho các mảng tường nhấn ốp gạch gốm thẻ màu xám tro và các diện trần ban công lót gỗ nhựa chịu nước ngoài trời. Lan can kính cường lực dày 10ly tràn viền giúp xóa nhòa ranh giới không gian, tối đa hóa góc nhìn từ bên trong phòng ra cảnh quan đường phố.

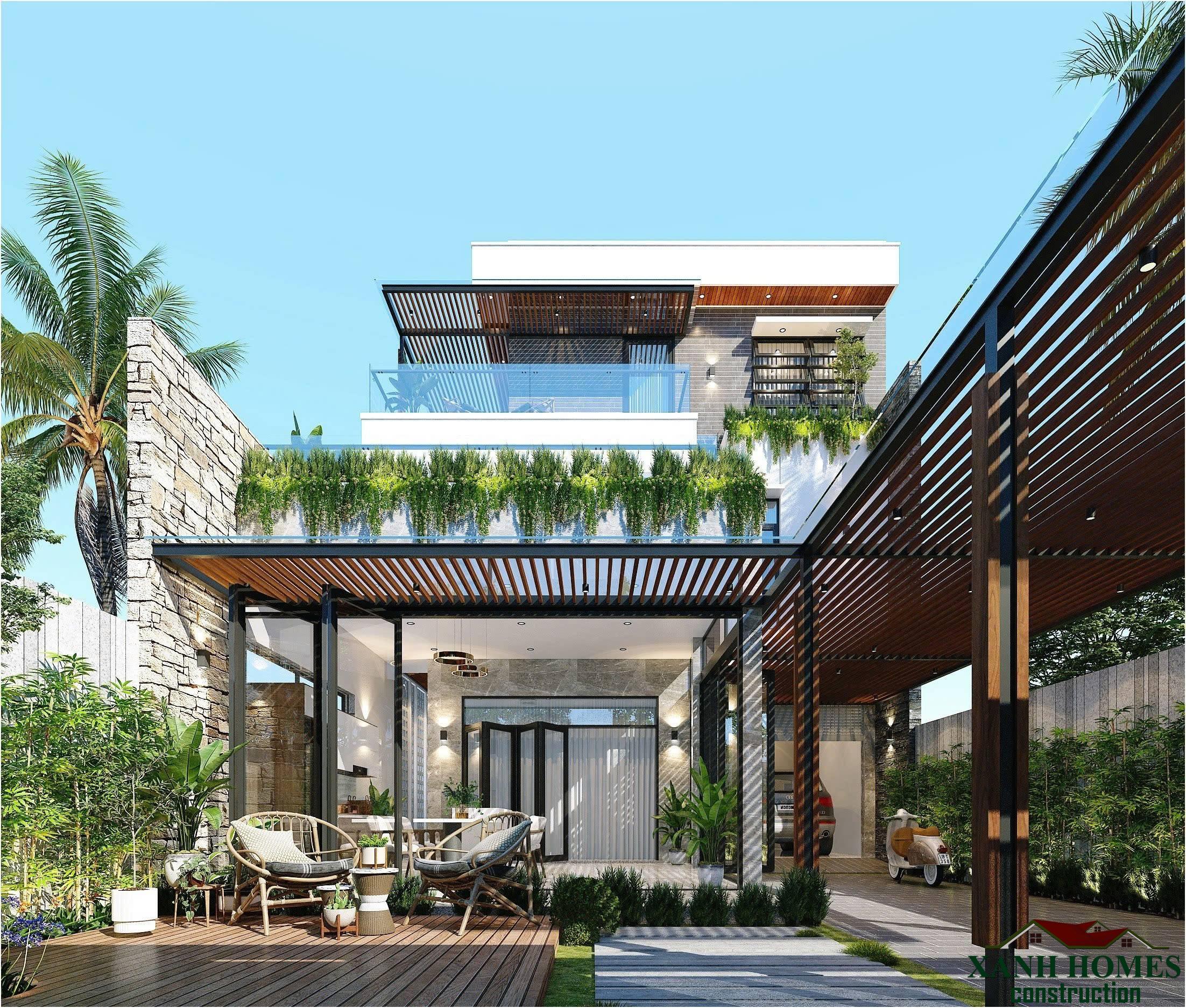

Phối cảnh 3D góc cận cảnh sảnh hiên thư giãn tầng trệt với không gian nghỉ dưỡng chuẩn resort.
2. Sảnh Hiên Tầng Trệt: Nghệ Thuật Kết Nối Thiên Nhiên Và Không Gian Sống Chuẩn Resort
Bước qua cánh cổng chính, bức ảnh phối cảnh thứ hai mở ra một khoảng không gian đệm đầy thư thái ngay trước hiên nhà, nơi ranh giới giữa nội thất và ngoại thất hoàn toàn biến mất:
Sàn gỗ nhựa ngoài trời sang trọng: Toàn bộ khu vực sảnh hiên được lót sàn nhựa giả gỗ (Outdoor Decking) chuyên dụng có khả năng chống trơn trượt và chịu thời tiết khắc nghiệt. Tại đây, gia chủ bố trí một bộ bàn ghế mây tròn thư giãn cùng các chậu cây xanh phong thủy, tạo thành một góc cafe ngoài trời cực chill vào mỗi buổi sáng.
Tường đá hộc tự nhiên thô mộc: Vách tường biên bên trái được giữ nguyên cấu trúc ốp đá hộc tự nhiên ghép thủ công, tạo nên một sự tương phản đầy tính nghệ thuật với hệ vách kính cường lực bóng bẩy bên hông nhà.
Hệ mái lam sắt bảo vệ: Phía trên khu vực sảnh và gara được bao phủ bởi hệ mái lam sắt hộp sơn đen xếp thoáng, lót tấm nhựa lấy sáng thông minh, giúp khu vực này luôn khô ráo nhưng vẫn tràn ngập ánh sáng ban ngày.

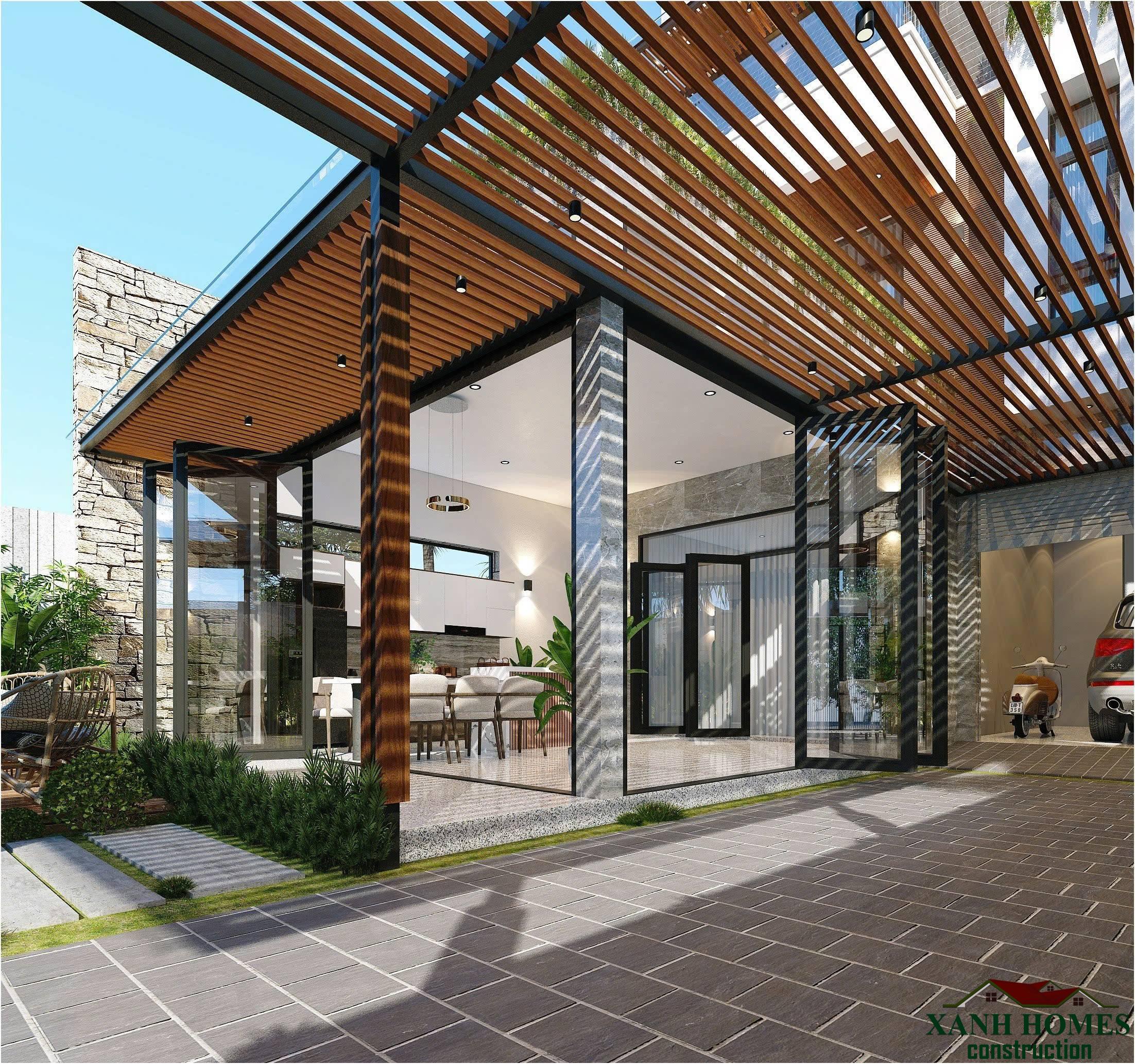

Góc nhìn siêu cận cảnh từ lối đi gara vào không gian bếp, phô diễn giải pháp vách kính mở trượt xếp lớp.
3. Giải Pháp Kiến Trúc Mở: Đột Phá Lấy Sáng Với Hệ Cửa Kính Trượt Tràn Viền
Bức ảnh phối cảnh thứ ba tiến sát vào lối hành lang chạy dọc bên hông nhà, minh chứng cho tư duy thiết kế mở đỉnh cao của các kiến trúc sư Xanh Homes:
Hệ cửa trượt trần viền (Sliding Doors): Toàn bộ không gian phòng khách và bếp chính ở tầng 1 tiếp giáp với sân vườn được thay thế hoàn toàn bằng hệ thống cửa kính cường lực khung nhôm cao cấp mở trượt xếp lớp. Khi cần thiết, hệ cửa này có thể gạt gọn sang một bên, biến toàn bộ tầng 1 thành một không gian bán lộ thiên khổng lồ, đón trọn gió trời từ ngoài vườn vào sâu trong lòng nhà.
Hiệu ứng đổ bóng cơ học: Hệ mái lam sắt phía trên tạo ra những đường đổ bóng sọc ngang dọc tinh tế trên sàn đá granite bóng loáng của nội thất theo từng khung giờ trong ngày, biến ánh nắng tự nhiên thành một chất liệu trang trí nội thất dịch chuyển đầy sống động.

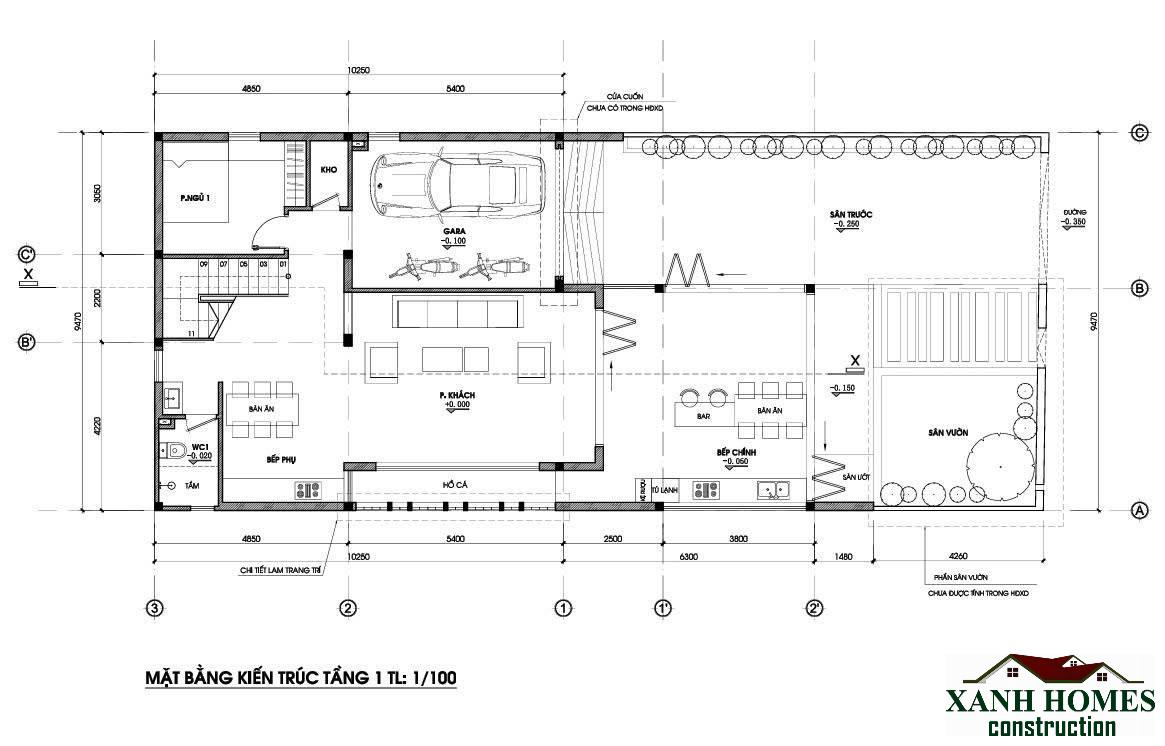

Bản vẽ kỹ thuật mặt bằng kiến trúc Tầng 1 (Tỷ lệ 1/100) với layout hồ cá thủy sinh và hai khu bếp độc lập.
4. Bản Vẽ Mặt Bằng Tầng 1: Bài Toán Bố Trí Công Năng Đỉnh Cao Trên Quỹ Đất Nở Hậu Rộng Lớn
Nhìn vào bản vẽ kỹ thuật tầng 1, bạn sẽ bị thuyết phục hoàn toàn bởi sơ đồ công năng mạch lạc, tối ưu hóa đến từng centimet vuông trên diện tích sàn xây dựng rộng lớn 9.47 x 10.25m (chưa tính khoảng sân vườn rộng rãi dài hơn 6.3m phía trước):
Khu vực đỗ xe (Gara): Thiết kế cao độ nền hạ thấp xuống mức -0.100m, kích thước rộng rãi 5400 x 3050mm, thoải mái chứa một ô tô SUV cỡ lớn và nhiều xe máy, trang bị hệ thống cửa cuốn thông minh an toàn.
Phòng khách kết hợp hồ cá phong thủy: Bước lên cốt hoàn thiện chuẩn 0.000m là không gian phòng khách rộng lớn (4100 x 3510mm). Điểm đắt giá nhất tại đây là hệ thống Hồ Cá thủy sinh chạy dọc theo vách dưới phòng khách, ngăn cách không gian bằng vách kính cường lực giúp gia chủ có thể vừa ngồi tiếp khách vừa ngắm đàn cá bơi lội thư giãn.
Hệ thống hai khu bếp độc lập: * Bếp chính (-0.050m): Thiết kế hướng mở ra sân vườn bên hông, tích hợp một quầy Bar mini hiện đại và bàn ăn phụ, rất thích hợp cho các bữa ăn nhanh hằng ngày. Tiếp giáp là khu vực sân ướt tiện dụng phía ngoài.
Bếp phụ và bàn ăn lớn: Đặt biệt lập phía sau cầu thang bộ, sở hữu không gian yên tĩnh và riêng tư hơn với bàn ăn lớn dành cho đại gia đình trong các bữa tiệc trang trọng.
Phòng ngủ 1 tiện lợi (4850 x 3050mm): Đặt kín đáo ở góc trái cuối nhà, có tích hợp một phòng Kho nhỏ tiện dụng, rất phù hợp cho người lớn tuổi để tránh việc phải leo cầu thang bộ.
Hệ WC1 và phòng Tắm biệt lập: Đặt ở cốt nền -0.020m cuối sảnh thang, thiết kế tách rời phòng vệ sinh và phòng tắm kính riêng, nâng cao hiệu suất sử dụng hằng ngày cho gia đình.

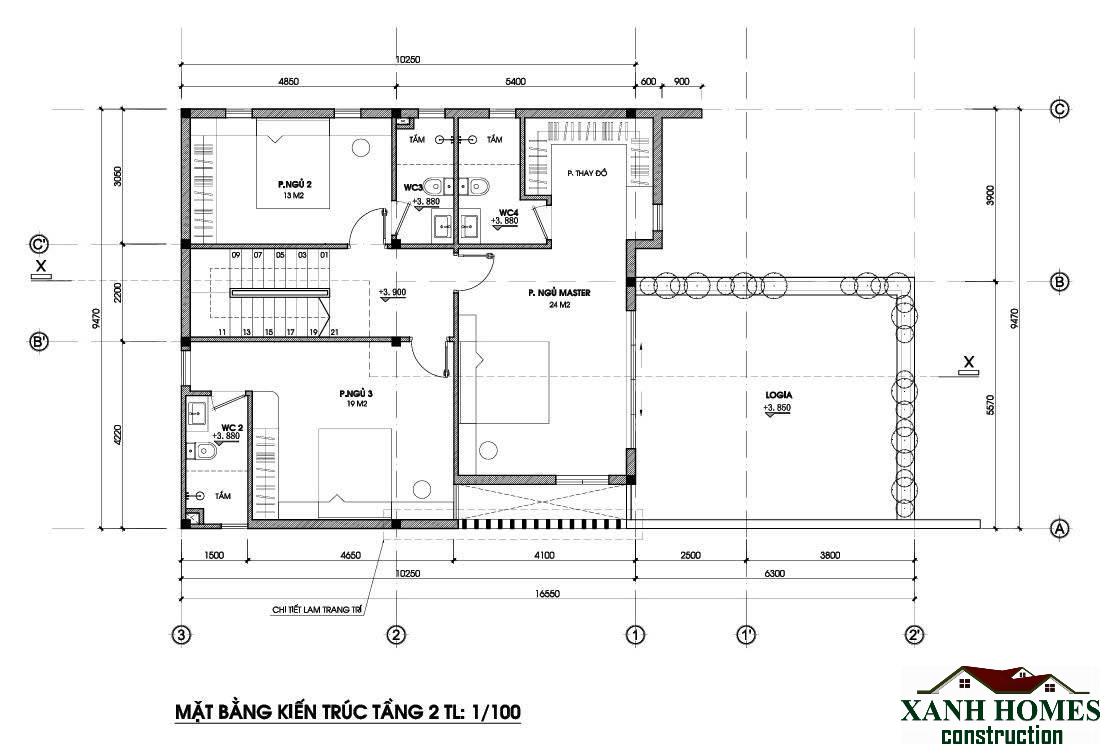

Bản vẽ kỹ thuật mặt bằng kiến trúc Tầng 2 (Tỷ lệ 1/100) tập trung vào phòng ngủ Master xa hoa và 2 phòng ngủ phụ.
5. Bản Vẽ Mặt Bằng Tầng 2: Không Gian Nghỉ Ngơi Khép Kín Với Phòng Master Xa Hoa
Mặt bằng tầng 2 (cốt cao độ +3.900m) là thiên đường nghỉ ngơi riêng tư tuyệt đối cho các thành viên trong gia đình với kết cấu 3 phòng ngủ khép kín:
Phòng ngủ Master vương giả (Diện tích lên tới 24m2): Chiếm trọn không gian đắc địa nhất phía trước ngôi nhà. Phòng hướng ra khu Logia rộng lớn lộng gió ở cốt cao độ +3.850m. Điểm đặc biệt của phòng Master là việc sở hữu một Phòng thay đồ biệt lập rộng rãi và hệ thống phòng tắm phòng vệ sinh kép khép kín (WC3 và WC4 ở cốt +3.880m) tiêu chuẩn khách sạn 5 sao.
Phòng ngủ 2 (13m2) và Phòng ngủ 3 (19m2): Được phân chia vuông vắn về hai góc còn lại của mặt sàn. Trong đó, phòng ngủ 3 ở phía trước bên trái sở hữu hệ ban công riêng và phòng vệ sinh khép kín khép kín WC2 (+3.880m) tích hợp bồn tắm đứng vách kính hiện đại.
Nút giao thông hành lang thông thoáng: Sảnh thang tầng 2 rộng rãi đóng vai trò như một phòng đệm kết nối các phòng, đảm bảo sự đối lưu không khí liên tục từ khoảng giếng trời phía sau lên các phòng ngủ.
Bản vẽ kỹ thuật mặt bằng kiến trúc Tầng 3 (Tỷ lệ 1/100) tối ưu không gian sinh hoạt chung và sân phơi trên cao.
6. Bản Vẽ Mặt Bằng Tầng 3: Không Gian Gắn Kết Thành Viên Và Tiện Ích Sân Vườn Trên Cao
Tầng thượng của tòa biệt thự (cốt cao độ +7.500m) được quy hoạch thành tổ hợp không gian chức năng giải trí và khu vực phụ trợ kỹ thuật:
Phòng sinh hoạt chung rộng lớn: Nằm ở trung tâm tầng 3, đây là không gian lý tưởng để cả nhà cùng xem phim, hát karaoke, chia sẻ những câu chuyện sau một ngày làm việc mệt mỏi. Phòng kết nối trực tiếp ra khoảng ban công (Bancol cốt +7.450m) phía trước nhà.
Khu vực giặt sấy khép kín: Đặt cạnh lối thang bộ đi lên, đảm bảo đường ống nước ngắn nhất và cách âm tốt, không ảnh hưởng đến khu giải trí.
Sân phơi đồ lộ thiên (+7.450m): Nằm rộng rãi ở phía cuối nhà, tận dụng lượng nhiệt lớn trên cao để phơi quần áo, hoặc có thể dễ dàng cải tạo thành một vườn rau sạch thủy canh trên cao cho gia đình.

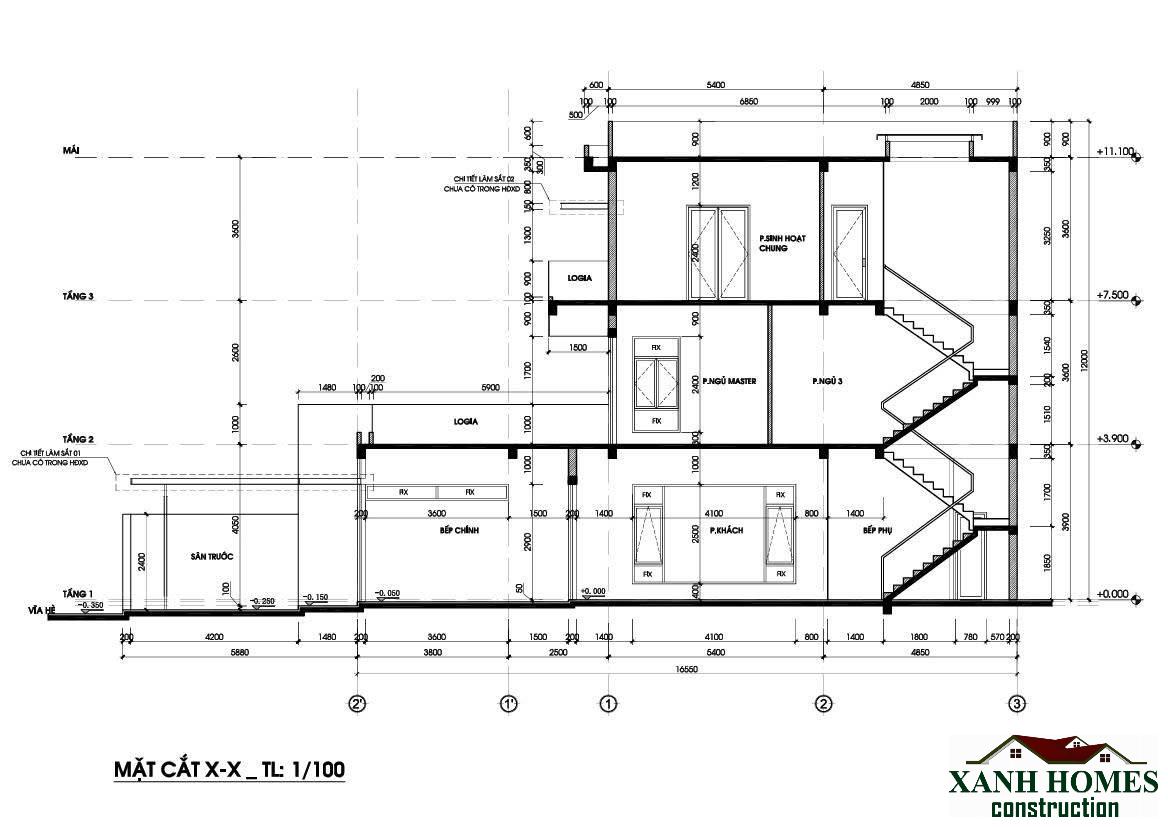

Bản vẽ mặt cắt kỹ thuật dọc X-X (Tỷ lệ 1/100) chỉ rõ thông số chiều cao tầng và giải pháp giật cốt nền.
7. Bản Vẽ Mặt Cắt X-X: Khám Phá Kết Cấu Chịu Lực Chiều Dọc Và Cao Độ Kỹ Thuật
Bản vẽ mặt cắt dọc X-X xuyên suốt từ vỉa hè ra sân sau cung cấp cái nhìn chi tiết nhất về giải pháp kết cấu dầm sàn và cao độ kỹ thuật của ngôi nhà 3 tầng mái bằng:
Thông số chiều cao tầng lý tưởng: * Tầng 1: Cao thông thủy 3900mm (3.9m) tính từ cốt hoàn thiện 0.000m lên sàn tầng 2 (+3.900m). Chiều cao này giúp không gian phòng khách và bếp cực kỳ thông thoáng, lộng lẫy khi treo các hệ đèn chùm pha lê lớn.
Tầng 2: Cao 3600mm (3.6m), duy trì độ thoáng tối ưu cho các phòng ngủ nghỉ ngơi.
Tầng 3: Cao 3600mm (3.6m) kéo dài lên đến sàn mái bê tông hoàn thiện ở cao độ +11.100m. Tổng chiều cao công trình tính từ vỉa hè (-0.350m) lên đỉnh mái là 11.45m.
Giải pháp giật cốt nền thông minh: Mặt cắt thể hiện rõ ràng độ chênh lệch cốt nền từ sân trước (-0.250m) lên bếp chính (-0.060m) rồi bước lên phòng khách (0.000m). Việc giật cốt này giúp phân chia không gian ước lệ vô cùng nghệ thuật mà không cần dùng đến các vách ngăn thô cứng.

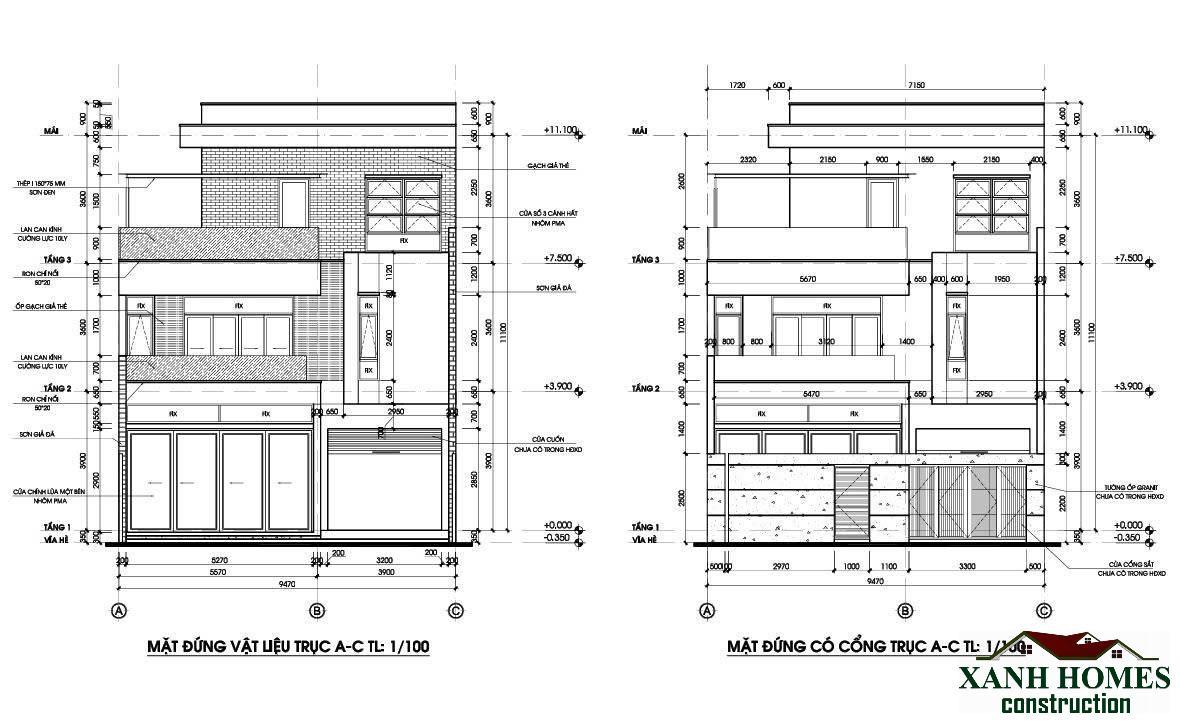

Bản vẽ kỹ thuật mặt đứng vật liệu và mặt đứng có cổng trục A-C chỉ định quy chuẩn vật liệu hoàn thiện ngoại thất.
8. Bản Vẽ Mặt Đứng Trục A-C: Chi Tiết Chỉ Định Vật Liệu Hoàn Thiện Bề Mặt Đỉnh Cao
Bản vẽ kỹ thuật cuối cùng đóng vai trò là “kim chỉ nam” cho đội ngũ kỹ sư giám sát và thợ thi công hoàn thiện bề mặt ngoại thất cao 11.1m của công trình:
Quy chuẩn vật liệu mặt đứng: Bản vẽ ghi chú rõ ràng các vị trí sử dụng hệ cửa nhôm kính cao cấp thương hiệu PMA (cửa sổ 3 cánh hắt, cửa chính mở lùa), lan can kính cường lực dày 10ly chịu lực cao. Bề mặt tường được phân tầng rõ rệt: tầng 1 ốp gạch granite vân đá sang trọng chống rêu mốc, tầng 2 và tầng 3 xử lý bằng lớp sơn hiệu ứng giả đá kết hợp gạch thẻ gốm trang trí cao cấp.
Tỷ lệ cổng rào chuẩn chỉ: Mặt đứng có cổng thể hiện chi tiết kích thước hệ cổng sắt sơn tĩnh điện cao 2150mm (2.15m), tạo nên một tỷ lệ hình khối cân đối, hài hòa tuyệt đối giữa chiều cao cổng rào bảo vệ và chiều cao tổng thể của ngôi biệt thự phố.
9. Các Giải Pháp Kỹ Thuật Sống Còn Khi Thi Công Biệt Thự Phố Hiện Đại Diện Tích Lớn
Để hiện thực hóa một bản vẽ có kết cấu không gian mở với các hệ vách kính khối lớn như trên, Xanh Homes Construction luôn áp dụng những quy chuẩn kỹ thuật xây dựng khắt khe nhất:
Kết Cấu Dầm Sàn Vượt Nhịp Lớn
Với bề ngang lòng nhà rộng gần 9.5m và không gian tầng 1 thông sàn hoàn toàn (không sử dụng cột giữa nhà để tránh cản trở tầm nhìn phòng khách và bếp), chúng tôi áp dụng giải pháp dầm bê tông cốt thép ứng lực trước hoặc dầm thép vượt nhịp lớn. Giải pháp này đảm bảo kết cấu chịu lực tuyệt đối cho các tầng phía trên, đồng thời trả lại không gian phẳng vuông vắn, rộng thoáng tối đa cho tầng trệt.
Quy Trình Chống Thấm Hồ Cá Và Sân Vườn Nghiêm Ngặt
Hồ cá chạy dọc phòng khách tại tầng 1 và khu vực bồn hoa đua rộng tại ban công tầng 2 là những khu vực có nguy cơ thấm dột cao nếu xử lý không đúng kỹ thuật. Chúng tôi sử dụng màng chống thấm dạng lỏng đàn hồi cao kết hợp lưới thủy tinh gia cường cho toàn bộ lòng hồ và bồn cây, tiến hành thử nước liên tục trong 72 giờ trước khi cán nền hoàn thiện, đảm bảo tuổi thọ công trình lên tới hàng chục năm.
Giải Pháp Đối Lưu Vi Khí Hậu Với Vách Kính Lớn
Việc sử dụng các mảng kính hộp cường lực lớn giúp ngôi nhà sở hữu diện mạo sang trọng, nhưng cũng dễ gây ra hiệu ứng nhà kính vào mùa hè tại miền Bắc. Giải pháp của chúng tôi là chỉ định dòng kính hộp Low-E có lớp chân không cách âm cách nhiệt, kết hợp cùng hệ lam gỗ nhựa chắn nắng phía trên ban công tầng 3. Thiết kế này giúp cản đến 80% tia cực tím và bức xạ nhiệt, giữ cho nhiệt độ trong nhà luôn mát mẻ ổn định.
Kết Luận: Kiến Tạo Không Gian Sống Thượng Lưu Cùng Xanh Homes
Mẫu thiết thiết kế biệt thự phố hiện đại 3 tầng kích thước 9.5×16.5m này là một tác phẩm kiến trúc mẫu mực, đại diện cho phong cách sống phóng khoáng, thời thượng nhưng vẫn vô cùng tinh tế, sâu lắng. Ngôi nhà đạt điểm mười tuyệt đối từ cách phô diễn hình khối kiến trúc xanh mặt tiền cho đến giải pháp phân chia layout công năng nở hậu cực kỳ khoa học và phong thủy ở bên trong.
Gia đình bạn đang sở hữu một quỹ đất rộng lớn tại Hà Nội hoặc các tỉnh thành lân cận và muốn biến nó thành một không gian sống đẳng cấp mang tầm resort như thế này? Hãy để Xanh Homes Construction đồng hành cùng bạn từ những nét vẽ ý tưởng đầu tiên cho đến khi bàn giao chìa khóa trao tay công trình thực tế sắc nét nhất!
