Mẫu Thiết Kế Nhà Ống 3 Tầng Hiện Đại 5×14.4m Xu Hướng Kiến Trúc Xanh Độc Bản

Trong kỷ nguyên kiến trúc đô thị đương đại, những ngôi nhà ống không còn bó buộc trong những khối bê tông thô cứng và khép kín. Xu hướng hiện nay gọi tên phong cách kiến trúc xanh tối giản (Modern Greenery Architecture) – nơi các mảng miếng thô mộc của bê tông, đá tự nhiên kết hợp hoàn hảo cùng các dải cây xanh nhiệt đới. Với quỹ đất lô phố phổ biến 5×14.4m (diện tích sàn hơn 70m2), việc thiết kế làm sao để ngôi nhà vừa sở hữu mặt tiền cá tính, vừa có không gian sống ngập tràn ánh sáng là một bài toán đòi hỏi tư duy đột phá.

Tác phẩm nhà phố 3 tầng mang tên B HOUSE dưới đây do Xanh Homes Construction thực hiện chính là một lời giải chuẩn mực. Ngôi nhà sở hữu layout công năng cực kỳ thực tế gồm 1 phòng khách, 1 bếp ăn, 3 phòng ngủ, phòng sinh hoạt chung và hệ sân thượng lộng gió. Hãy cùng khám phá chuyên sâu trọn bộ phối cảnh 3D và bản vẽ kỹ thuật chi tiết của công trình này.

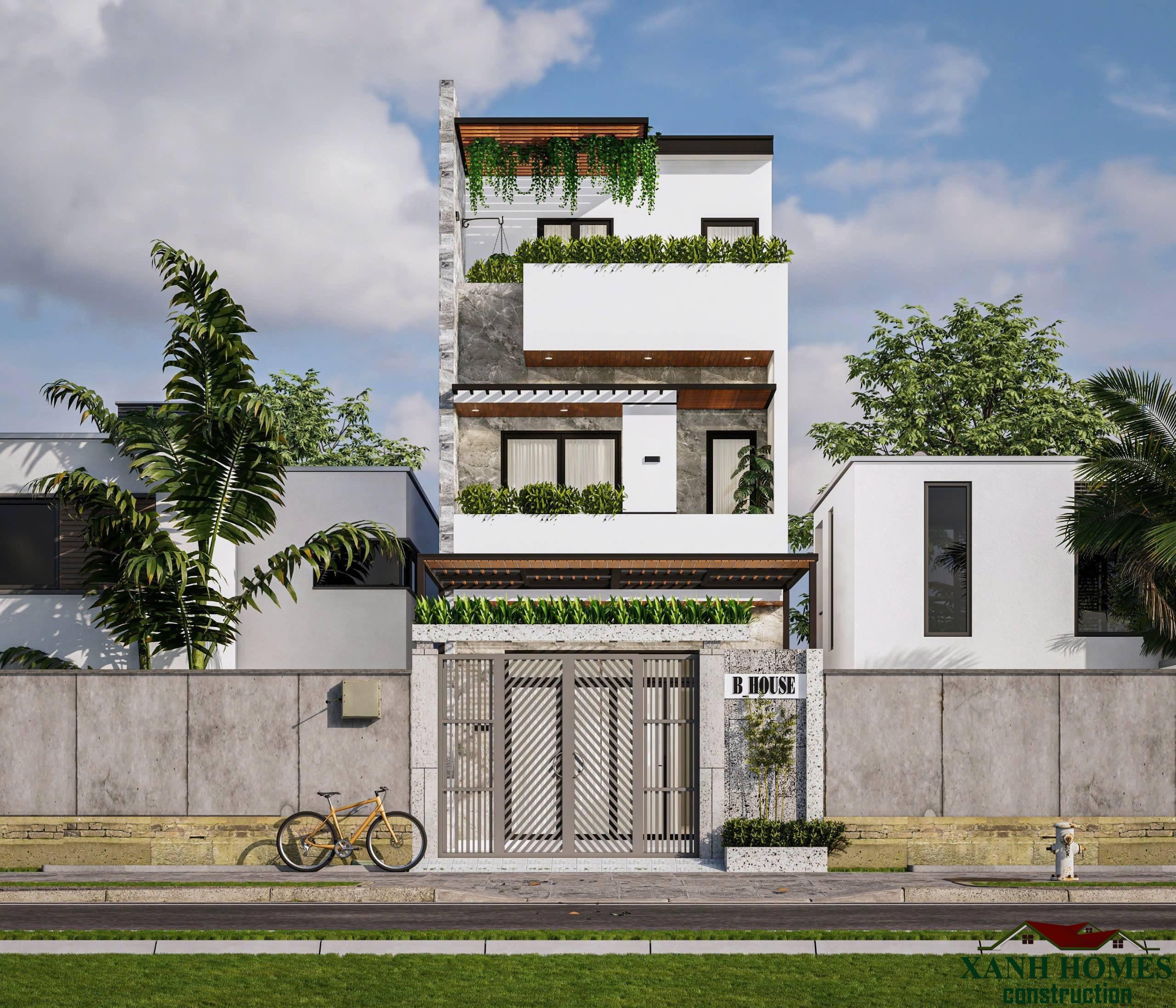

Phối cảnh 3D mặt tiền trực diện ban ngày của công trình B HOUSE mang phong cách hiện đại tối giản.

1. Phối Cảnh Mặt Tiền: Ngôn Ngữ Hình Khối Mạnh Mẽ Và Chất Liệu Thô Mộc

Bức ảnh phối cảnh trực diện phô diễn trọn vẹn diện mạo hiện đại, phá cách và đầy kiêu hãnh của công trình B HOUSE. Với bề ngang vuông vắn 5m, các kiến trúc sư đã loại bỏ toàn bộ các chi tiết hoa văn rườm rà để tập trung vào các đường nét hình khối hình học phẳng:

• Khối cổng và tường rào bê tông trần: Mặt tiền tầng 1 được bảo vệ bởi hệ tường rào bê tông nguyên khối với tone màu xám mộc mạc làm chủ đạo. Biển tên công trình “B HOUSE” được thiết kế tinh tế trên nền đá granite hạt mịn. Cổng chính sử dụng hệ nan sắt sơn tĩnh điện màu xám đen với các đường kẻ chéo ziczac đầy nghệ thuật, tạo khoảng hở vừa đủ để đối lưu không khí mà vẫn giữ được sự riêng tư cần thiết.

• Sự chuyển biến vật liệu tại tầng 2 và tầng 3: Lên đến các tầng trên, ngôi nhà tạo ấn tượng mạnh mẽ bằng các mảng tường ốp đá tự nhiên xám vân mây sang trọng. Diện trần ban công đua rộng được lót bằng các thanh gỗ nhựa chịu nước ngoài trời tone màu nâu ấm, tích hợp hệ đèn downlight âm trần tinh tế.

• Dải ban công xanh mát: Ban công tầng 2 và tầng 3 được thiết kế như những bồn hoa đúc liền khối, trồng các cụm cây bụi và cây rủ nhiệt đới. Mảng xanh này đóng vai trò như một bộ lọc không khí tự nhiên, giảm tiếng ồn và ngăn bức xạ nhiệt trực tiếp vào các phòng ngủ phía bên trong.

Góc nhìn tổng thể từ trên cao (Bird’s-eye view) chỉ rõ giải pháp quy hoạch mái và bối cảnh xung quanh của công trình.

2. Góc Nhìn Tổng Thể Từ Trên Cao: Giải Pháp Mái Bằng Và Quy Hoạch Sân Vườn

Bức ảnh phối cảnh góc nhìn từ trên cao mở ra một cái nhìn toàn diện về cách tòa nhà B HOUSE tọa lạc và tương tác trong một cụm cư dân đô thị hiện đại:

• Sự đồng bộ với cảnh quan: Công trình nổi bật với tone màu trắng sứ và xám bê tông, hoàn toàn hài hòa với các căn biệt thự sân vườn lân cận, tạo nên một quần thể kiến trúc văn minh, cao cấp.

• Quy hoạch sân thượng thông minh: Mặt bằng mái được chia làm hai khu vực rõ rệt. Phần mái phía sau được lát gạch chống nóng màu xám đen, là nơi đặt bồn nước và các thiết bị kỹ thuật. Phần sân thượng phía trước được trang bị hệ giàn lam gỗ nhựa che nắng, là nơi lý tưởng để tạo không gian tiểu cảnh, bàn trà ngoài trời ngắm nhìn đường phố từ trên cao.

• Hệ thống giếng trời lấy sáng: Bản vẽ mái lộ rõ ô kính giếng trời đặt ngay phía trên lõi cầu thang, đảm bảo cung cấp nguồn ánh sáng tự nhiên thẳng đứng cho toàn bộ các không gian sảnh hành lang bên dưới.

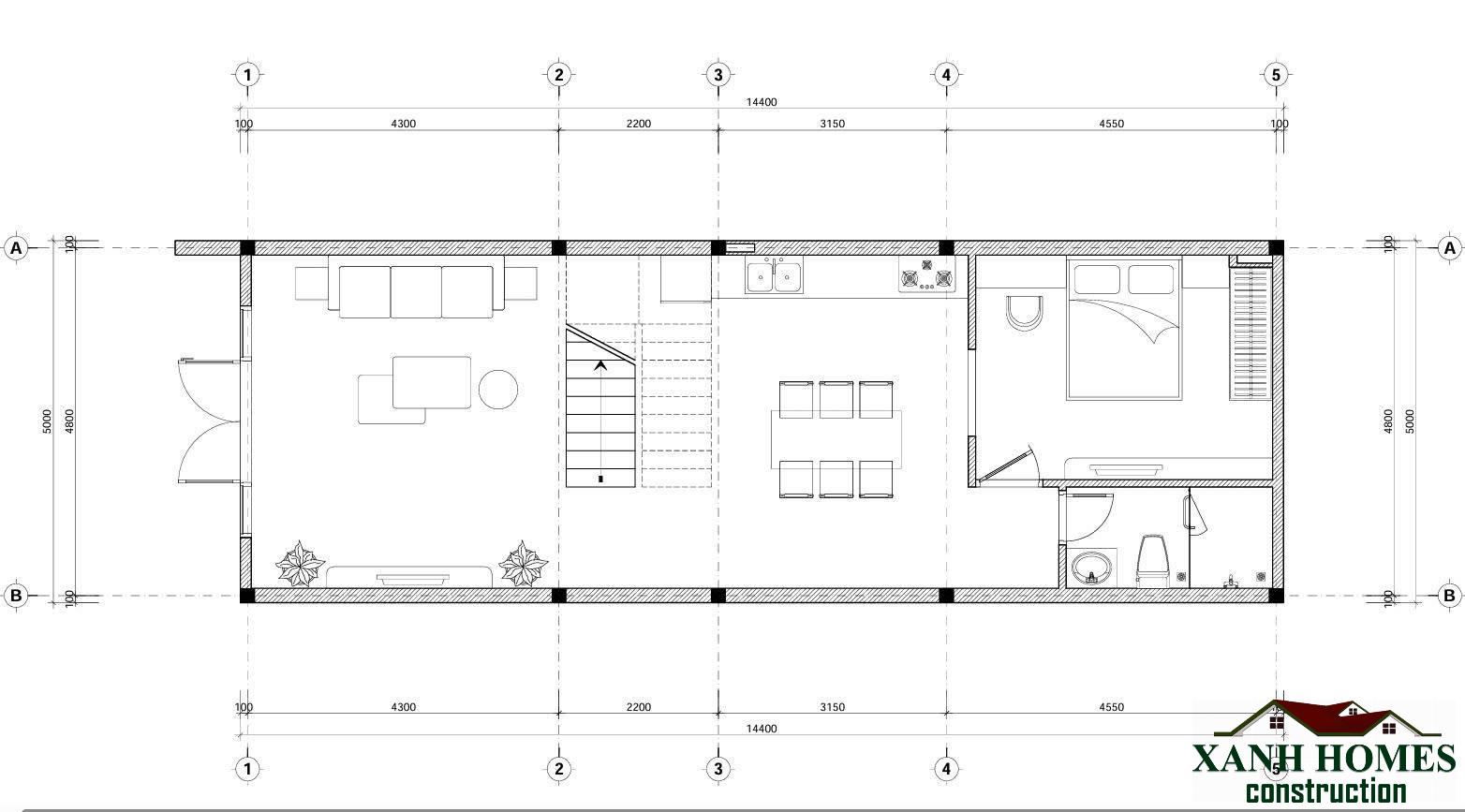

Bản vẽ kỹ thuật mặt bằng nội thất Tầng 1 (Tỷ lệ 1/100) bố trí không gian khách, bếp ăn và phòng ngủ phụ.

3. Bản Vẽ Mặt Bằng Tầng 1: Không Gian Sinh Hoạt Mở Liên Thông Công Năng

Đi sâu vào layout kỹ thuật, mặt bằng tầng 1 của B HOUSE với kích thước lòng nhà dài 14.4m và rộng 5.0m được quy hoạch cực kỳ mạch lạc và khoa học:

• Phòng khách thông thoáng (Lưới trục 1 – 2 dài 4.3m): Ngay sau hệ cửa chính đại hội là phòng khách rộng rãi. Với bề ngang 5m, không gian này thoải mái bố trí một bộ sofa chữ L cỡ lớn sát tường và kệ TV đối diện, tạo hành lang di chuyển ở giữa vô cùng rộng rãi.

• Lõi thang bộ tiết kiệm diện tích (Lưới trục 2 – 3 dài 2.2m): Cầu thang bộ được đặt ở vị trí trung tâm, sử dụng dạng thang bản bê tông zig-zag hiện đại, tối ưu không gian bên dưới để làm kho hoặc trang trí tiểu cảnh khô.

• Phòng bếp và ăn tiện nghi (Lưới trục 3 – 4 dài 3.15m): Không gian bếp được thiết kế mở liên thông với phòng khách. Hệ tủ bếp chữ I dài đặt sát tường kết hợp cùng bộ bàn ăn 6 ghế hiện đại ở vị trí trung tâm, giúp người nội trợ dễ dàng thao tác hằng ngày.

• Phòng ngủ 1 và WC chung cuối nhà (Lưới trục 4 – 5 dài 4.55m): Một phòng ngủ nhỏ vuông vắn được đặt yên tĩnh tại góc nhà, có cửa sổ mở ra khoảng thoáng phía sau. Cạnh phòng ngủ là một nhà vệ sinh chung WC1 được trang bị vách kính tắm đứng hiện đại, đảm bảo sự tiện lợi tối đa trong sinh hoạt hằng ngày.

Bản vẽ kỹ thuật mặt bằng nội thất Tầng 2 (Tỷ lệ 1/100) tối ưu hóa không gian với 2 phòng ngủ lớn.

4. Bản Vẽ Mặt Bằng Tầng 2: Khu Vực Nghỉ Ngơi Riêng Tư Yên Tĩnh Khép Kín

Mặt bằng tầng 2 (cốt cao độ +3.90m) là không gian dành riêng cho sự nghỉ ngơi, thư giãn của các thành viên sau một ngày làm việc dài:

• Phòng ngủ phía trước mặt tiền (Trục 1 – 2): Đây là phòng ngủ lớn dành cho gia chủ, sở hữu hệ cửa lùa kính bản rộng mở thẳng ra ban công xanh phía trước mặt tiền. Căn phòng luôn ngập tràn ánh sáng và có tầm nhìn tuyệt đẹp ra cảnh quan xung quanh.

• Hệ thống sảnh hành lang trung tâm: Hành lang sảnh thang rộng rãi, đóng vai trò là nút giao thông kết nối các phòng mà không có bất kỳ diện tích chết nào.

• Phòng ngủ phía sau (Trục 3 – 5): Được thiết kế chiều dài lớn, thoải mái bố trí giường đôi, tủ quần áo kịch trần và bàn làm việc đặt cạnh cửa sổ hông.

• Phòng vệ sinh chung tiện nghi cuối nhà: Toàn bộ khu vực vệ sinh được đẩy về góc cuối trục nhà để tối ưu hộp kỹ thuật, trang bị đầy đủ lavabo, bồn cầu và cabin tắm kính biệt lập sạch sẽ.

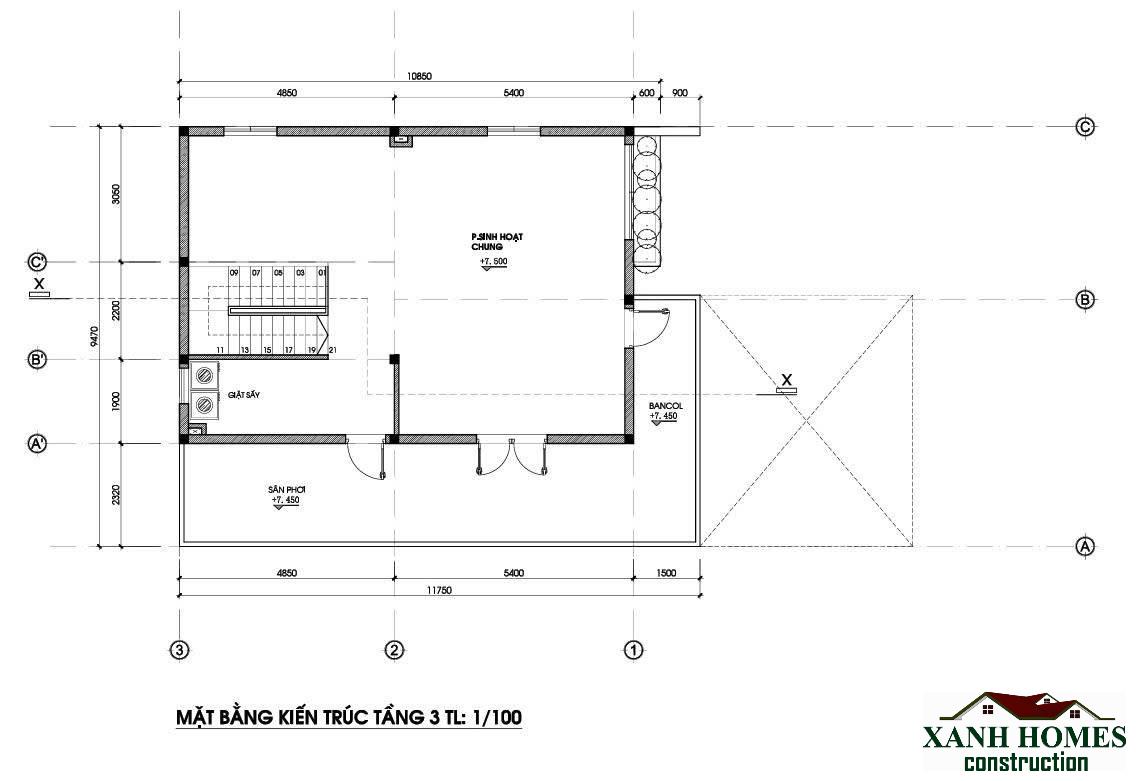

Bản vẽ kỹ thuật mặt bằng kiến trúc Tầng 3 (Tỷ lệ 1/100) tích hợp phòng sinh hoạt chung và khu giặt phơi.

5. Bản Vẽ Mặt Bằng Tầng 3: Tổ Hợp Tiện Ích Giải Trí Và Sân Vườn Trên Cao

Tầng 3 (cốt cao độ +7.50m) được quy hoạch thành không gian đa chức năng, đáp ứng cả nhu cầu giải trí lẫn nhu cầu kỹ thuật của gia đình:

• Phòng sinh hoạt chung lớn (Trục 1 – 3): Không gian này có thể linh hoạt sử dụng làm phòng thờ trang nghiêm kết hợp phòng đọc sách, hoặc không gian hát karaoke giải trí riêng tư của gia đình. Phòng kết nối trực tiếp với khoảng ban công rộng lộng gió phía trước nhà.

• Khu vực phòng giặt sấy biệt lập: Nằm ngay cạnh hành lang sảnh thang, giúp việc giặt giũ trở nên gọn gàng, cách âm tốt với các khu vực xung quanh.

• Sân phơi đồ rộng rãi phía sau (Trục 3 – 5): Khoảng sân thượng lộ thiên phía sau có diện tích lên tới hơn 20m2, lý tưởng để làm sân phơi quần áo, khu vực trồng cây cảnh hoặc cải tạo thành một vườn rau sạch trên cao cho gia đình.

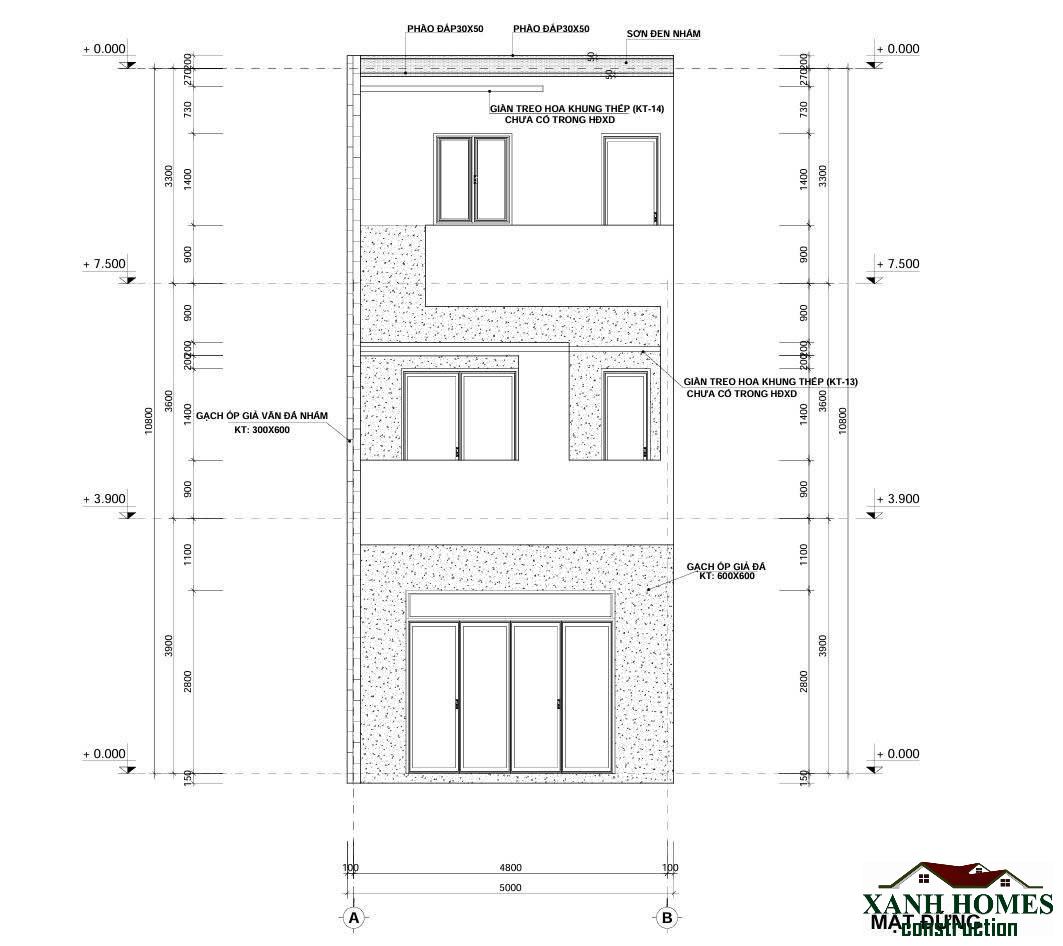

Bản vẽ kỹ thuật mặt đứng công trình phô diễn chi tiết cao độ và chỉ định vật liệu hoàn thiện ngoại thất.

6. Bản Vẽ Mặt Đứng Kỹ Thuật: Các Thông Số Cao Độ Chuẩn Chỉ Và Khoa Học

Bản vẽ mặt đứng kỹ thuật trục A-B cung cấp những dữ liệu số học chính xác về chiều cao và các lớp vật liệu hoàn thiện bề mặt của công trình cao tổng thể 10.8m:

• Thông số cao độ các tầng: Công trình có chiều cao tầng 1 từ cốt nền hoàn thiện 0.00m lên sàn tầng 2 (+3.90m) là 3.9m – mức chiều cao lý tưởng giúp phòng khách luôn thoáng đãng. Chiều cao tầng 2 là 3.6m kéo lên sàn tầng 3 (+7.50m). Chiều cao tầng 3 là 3.3m lên đến đỉnh mái hoàn thiện (+10.70m hoặc +11.100m tính cả phần tum).

• Chỉ định vật liệu hoàn thiện ngoại thất: Bản vẽ chỉ rõ phần chân tường tầng 1 được ốp gạch giả đá hoa cương kích thước 600x600mm chống trầy xước. Bề mặt tường các tầng trên được phối hợp giữa gạch ốp giả vân đá nhám 300x600mm và các mảng gạch giả thẻ màu xám đậm. Trên cùng là hệ thống giàn treo hoa bằng khung thép sơn đen nhám kiên cố.

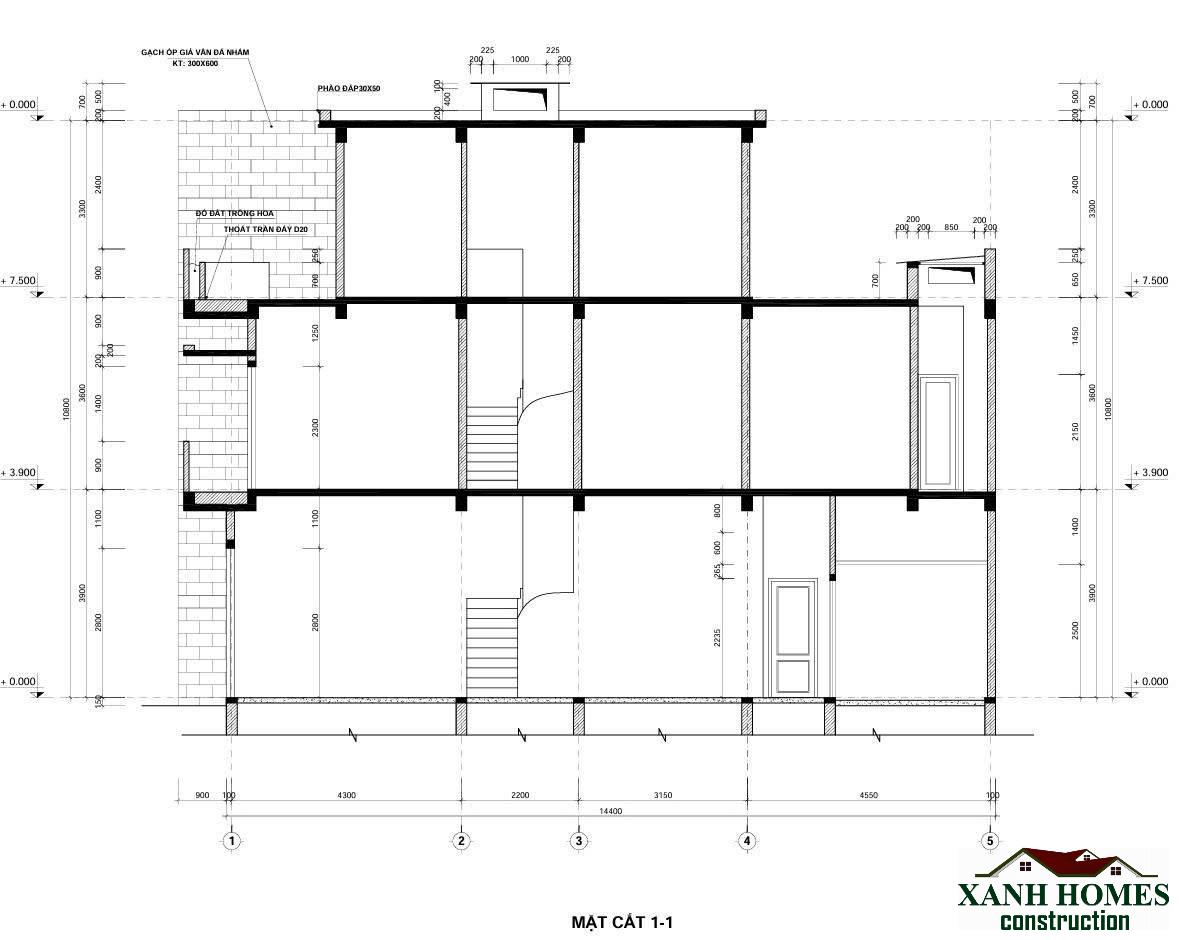

Bản vẽ mặt cắt kỹ thuật 1-1 thể hiện chi tiết kết cấu móng dầm và chiều dọc lòng nhà.

7. Bản Vẽ Mặt Cắt 1-1: Khám Phá Kết Cấu Chịu Lực Và Giải Pháp Giao Thông Theo Chiều Dọc

Bản vẽ mặt cắt kỹ thuật 1-1 xuyên suốt theo chiều dọc từ trục 1 đến trục 5 cung cấp cái nhìn thấu đáo về cấu trúc chịu lực dầm sàn và giải pháp giao thông nội bộ của B HOUSE:

• Thể hiện rõ hệ thống móng băng kiên cố nâng đỡ toàn bộ tải trọng của ngôi nhà 3 tầng, phần nền nhà được tôn cao 15cm so với cốt vỉa hè tự nhiên để tránh nước mưa tràn vào.

• Mặt cắt phô diễn cấu trúc của hệ lõi thang bộ 25 bậc xoắn đều giữa các tầng, vị trí các đà dầm bê tông cốt thép dày dặn chạy dọc nhà và các ô cửa ngách thông phòng, giúp thợ thi công nắm bắt chính xác sơ đồ lắp đặt đường ống hộp kỹ thuật nước và điện âm tường.

8. Các Giải Pháp Kỹ Thuật Sống Còn Khi Thi Công Nhà Ống 3 Tầng Hiện Đại

Để hiện thực hóa một bản vẽ kỹ thuật sắc nét thành một công trình thực tế có độ bền vững hàng chục năm, đội ngũ kỹ sư của Xanh Homes Construction luôn tuân thủ nghiêm ngặt các biện pháp thi công sau:

Xử Lý Chống Thấm Cho Bồn Hoa Ban Công Và Sân Thượng

Do đặc thù mặt tiền B HOUSE có các bồn hoa đúc liền khối chạy dọc ban công tầng 2 và tầng 3, quy trình chống thấm tại đây được thực hiện qua 3 lớp: quét màng chống thấm đàn hồi gốc xi măng polymer, lót lưới thủy tinh gia cường tại các góc cạnh dầm, và lót lớp tấm thoát nước Planter cell trước khi đổ đất trồng cây. Điều này đảm bảo tuyệt đối nước tưới cây không thể thấm ngược vào tường phòng ngủ.

Giải Pháp Đổ Bê Tông Trần Nhựa Giả Gỗ Ngoài Trời

Để phần trần ban công lót gỗ nhựa có độ bền tuyệt đối, không bị cong vênh dưới cái nắng gắt của mùa hè miền Bắc, chúng tôi sử dụng hệ khung xương sắt hộp mạ kẽm bắn cố định vào trần bê tông trước khi ốp các thanh nhựa giả gỗ Composite cao cấp. Toàn bộ hệ vít sử dụng là vít inox 304 chống han gỉ theo thời gian.

Tối Ưu Hóa Giếng Trời Và Lưu Thông Gió Tự Nhiên

Với chiều dài 14.4m, lõi cầu thang ở giữa nhà kết hợp ô kính giếng trời phía trên mái đóng vai trò như một ống khói tự nhiên (hiệu ứng ống khói). Không khí nóng bên trong nhà sẽ tự động bốc lên cao và thoát ra ngoài qua các khe thoáng giếng trời, đồng thời kéo luồng gió mát tự nhiên từ hệ cửa sổ mặt tiền và sân sau chạy dọc khắp các phòng, giữ cho ngôi nhà luôn mát mẻ mà không cần lạm dụng điều hòa.

Kết Luận: Đầu Tư Xứng Tầm Cho Không Gian Sống Tương Lai

Mẫu thiết kế nhà ống 3 tầng hiện đại diện tích 5×14.4m mang tên B HOUSE này là minh chứng hoàn hảo cho thấy: Một ngôi nhà phố dù có diện tích vừa phải vẫn có thể trở thành một không gian nghỉ dưỡng chuẩn resort nếu sở hữu một tư duy kiến trúc đúng tầm. Ngôi nhà đạt điểm mười tuyệt đối từ diện mạo mặt tiền giật cấp cá tính cho đến layout phân chia công năng nội thất cực kỳ khoa học, hợp phong thủy bên trong.

Gia đình bạn đang sở hữu một quỹ đất phân lô tương tự tại Hà Nội và các tỉnh thành lân cận và muốn biến nó thành tổ ấm tương lai đẳng cấp? Hãy để Xanh Homes Construction đồng hành cùng bạn trọn gói từ bước lập dự toán, xin cấp phép xây dựng, thiết kế kiến trúc đến thi công hoàn thiện chìa khóa trao tay chất lượng nhất!
