Khám Phá Bản Thiết Kế Biệt Thự Vườn Mái Nhật 1 Tầng 12x20m Đậm Chất Nghỉ Dưỡng

Không gian sống không chỉ đơn thuần là nơi che mưa che nắng, mà còn là nơi nuôi dưỡng tâm hồn sau những giờ làm việc căng thẳng. Giữa nhịp sống hối hả, mẫu biệt thự vườn 1 tầng mái Nhật diện tích 12m x 20.8m nổi lên như một biểu tượng của sự bình yên. Công trình là sự kết hợp tinh tế giữa đường nét kiến trúc Á Đông hiện đại và không gian cảnh quan xanh mát, mang đến một không gian sống thư thái trọn vẹn chuẩn resort ngay tại gia.

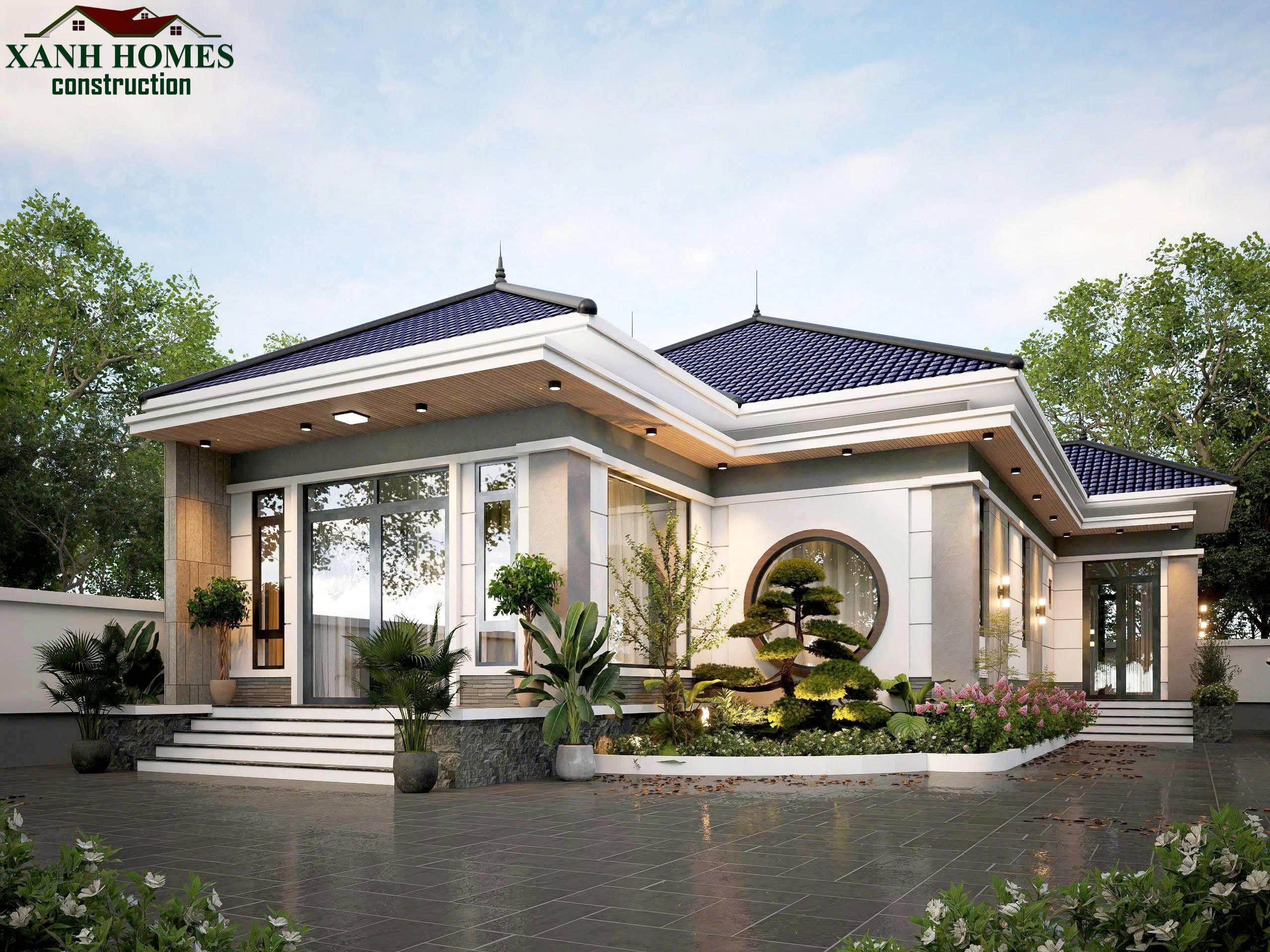

1. Nét Chấm Phá Sang Trọng Qua Góc Nhìn Nghiêng Mặt Tiền

Khai thác góc nghiêng từ phía sảnh đón, ngôi biệt thự phô diễn một diện mạo vừa bề thế, vững chãi vừa thanh nhã, uyển chuyển. Hệ mái Nhật có độ dốc nhẹ rủ bóng xuống lớp ngói màu xanh mực sâu thẳm, tạo nên một sự tương phản đắt giá với tone sơn trắng tinh khôi của diện tường.

Hệ bậc tam cấp 5 bậc cao ráo giúp nâng tầm vị thế ngôi nhà, dẫn lối lên khoảng hiên đón ấm cúng được ốp trần gỗ mộc mạc và tích hợp hệ đèn downlight âm trần tinh tế. Điểm nhấn nghệ thuật độc đáo không thể rời mắt chính là ô cửa sổ tròn bản lớn, mở ra một góc nhìn đầy thơ mộng hướng về phía chậu tùng Nhật Bản được uốn dáng mềm mại bên dưới.

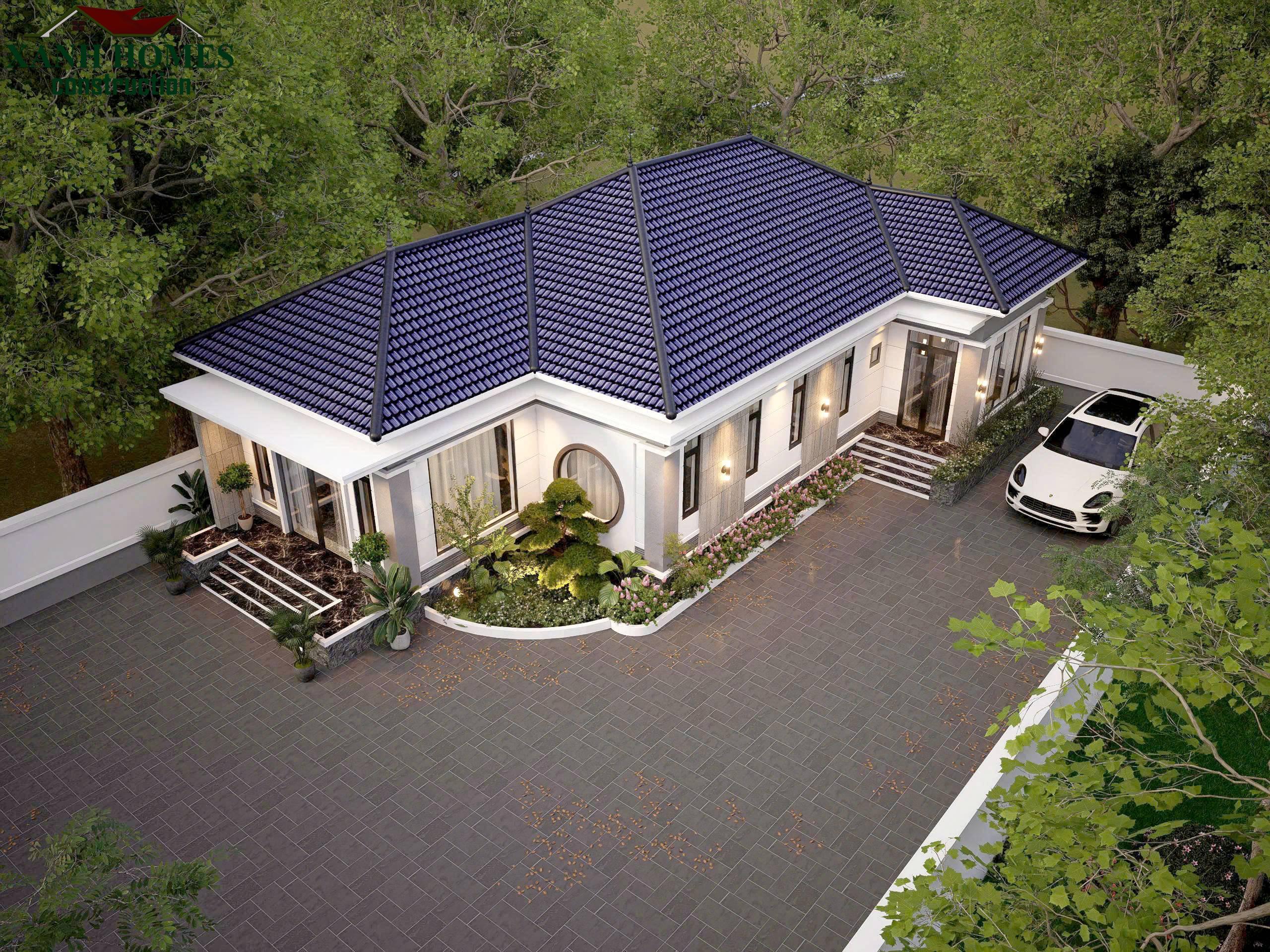

2. Toàn Cảnh Khuôn Viên Từ Trên Cao – Sự Đồng Điệu Giữa Đất Và Trời

Chiêm ngưỡng công trình từ góc nhìn chim bay (bird’s-eye view), chúng ta mới thấy hết được tư duy tài hoa của kiến trúc sư trong việc quy hoạch tổng thể cảnh quan. Ngôi nhà được thiết kế theo hình khối chữ L khéo léo để ôm trọn lấy khoảng sân trung tâm rộng lớn.

Toàn bộ phần sân được lát gạch đá xám tối màu chống trơn trượt, mở ra không gian đỗ xe ô tô và khu vực vui chơi ngoài trời vô cùng lý tưởng cho gia đình. Bao bọc quanh khuôn viên là những khoảng tường rào kiên cố xen kẽ hệ cây bóng mát tầm trung, vừa có tác dụng điều hòa vi khí hậu, vừa tạo ra một ranh giới riêng tư, tách biệt hoàn toàn ngôi nhà với sự ồn ào của thế giới bên ngoài.

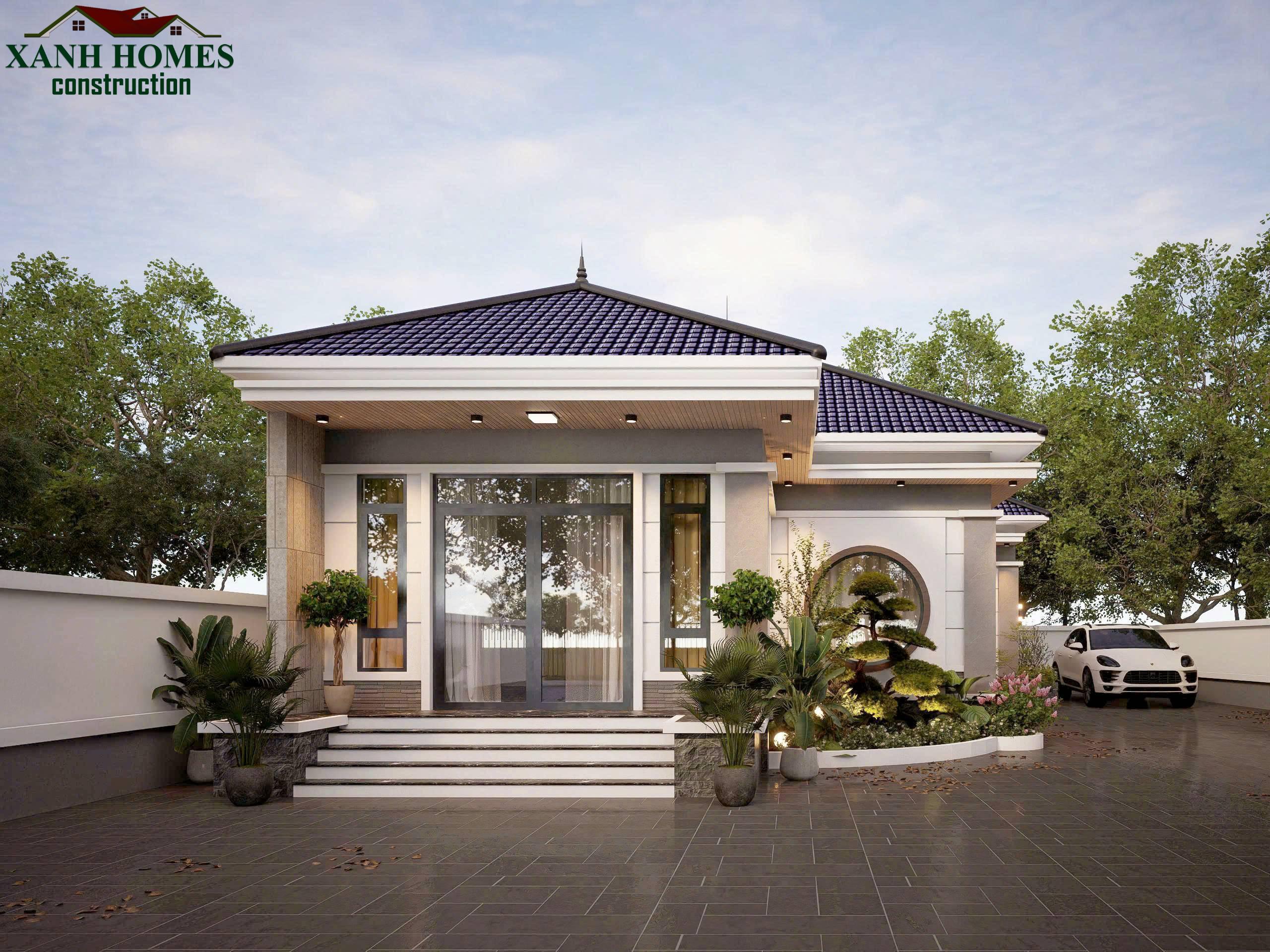

3. Sự Cân Bằng Hoàn Hảo Qua Góc Nhìn Trực Diện

Diện mạo chính diện của ngôi biệt thự là một bài toán cân bằng tuyệt vời về mặt thị giác và hình khối kiến trúc. Ở trung tâm sảnh, hệ cửa nhôm kính lùa 4 cánh bản lớn đóng vai trò là “cửa ngõ” xóa nhòa ranh giới giữa nội thất bên trong và thiên nhiên bên ngoài, giúp phòng khách luôn ngập tràn ánh sáng tự nhiên.

Sự phân chia các mảng tường hông được tính toán rất nhịp nhàng: bên trái là mảng kính đứng hiện đại kết hợp đá ốp vách sang trọng; bên phải là bức tường phẳng cách điệu bằng một ô cửa sổ tròn nghệ thuật. Tán cây tùng thanh mảnh lấp ló bên ô cửa cùng bồn hoa rực rỡ sắc màu bên dưới đã mang lại cho mặt tiền một tổng thể kiến trúc đầy sức sống và đậm chất thơ.

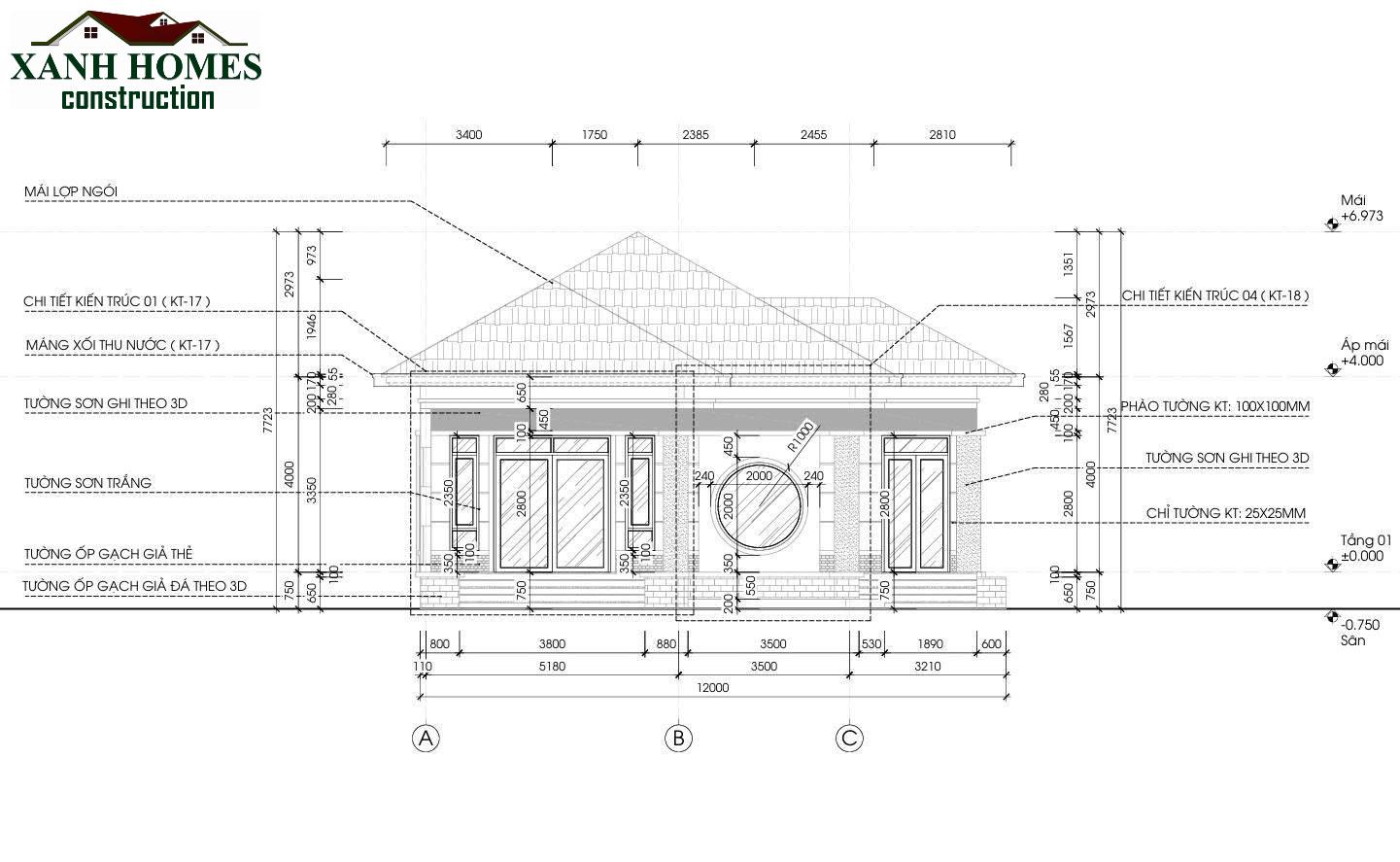

4. Giải Mã Tỷ Lệ Vàng Trên Bản Vẽ Mặt Đứng Trục A-C

Đi sâu vào chi tiết kỹ thuật, bản vẽ mặt đứng trục A-C phơi bày tỷ lệ kích thước hình học chuẩn xác của mặt tiền rộng 12000mm (12m). Với tổng chiều cao từ mặt sân (-0.750) đến đỉnh mái (+6.973) là 7.723m, ngôi nhà đạt được sự thanh thoát tối đa dù chỉ xây dựng 1 tầng.

Các ghi chú vật liệu trên bản vẽ được phân bổ vô cùng chi tiết để phục vụ thi công: phần dầm mái sử dụng tường sơn ghi theo 3D, phần thân sử dụng tường sơn trắng chủ đạo, trong khi chân tường được bảo vệ bằng tường ốp gạch giả thẻ kết hợp gạch giả đá. Ô cửa sổ tròn nghệ thuật được xác định định vị chính xác với bán kính R1000mm (đường kính 2m), đặt cân đối trên bồn hoa cao 550mm.

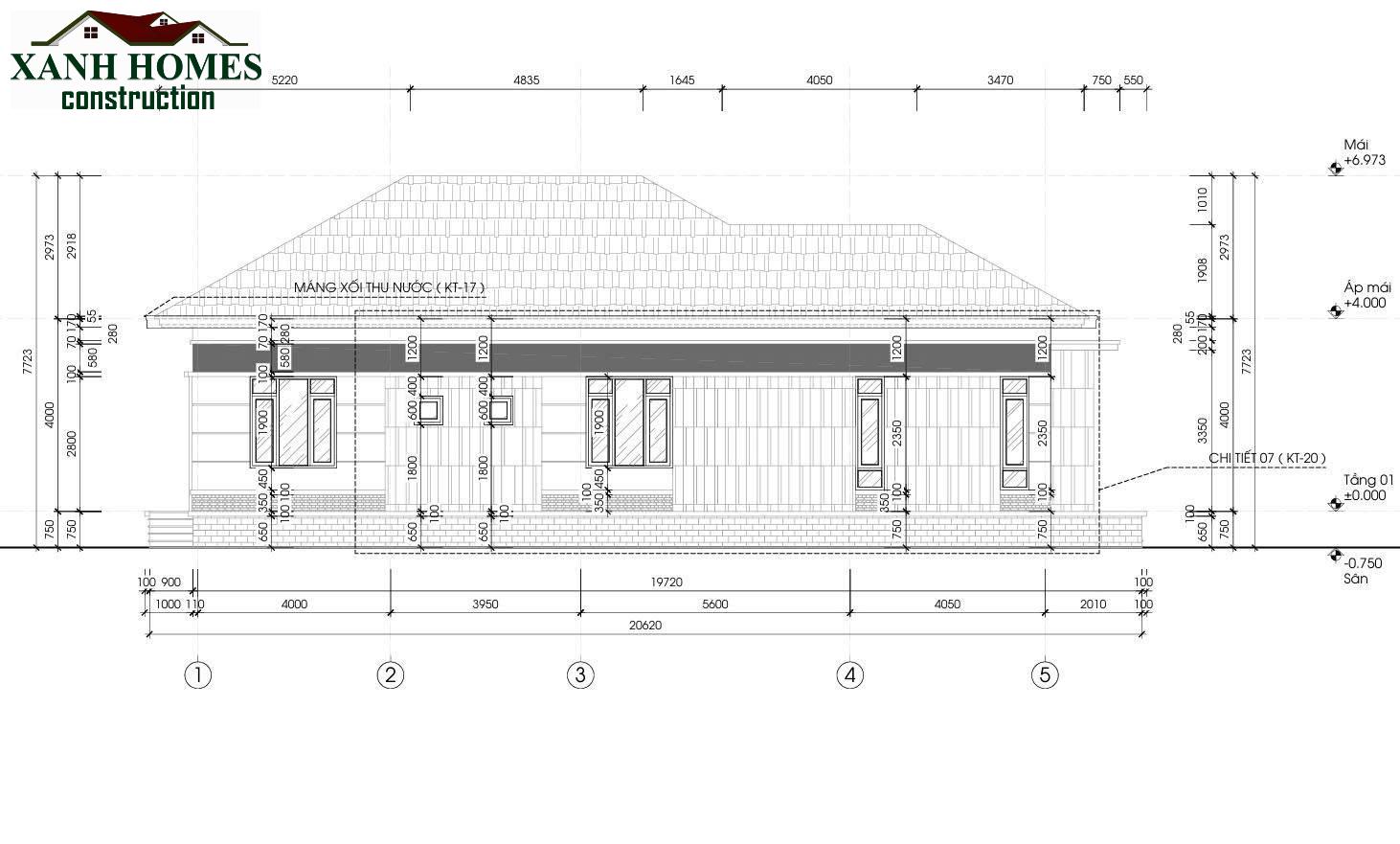

5. Mặt Đứng Trục 1-5 Và Giải Phá Đối Lưu Không Khí Chiều Sâu

Chiều sâu ấn tượng lên đến 20620mm (20.62m) của công trình được thể hiện rõ nét qua bản vẽ mặt đứng hông trục 1-5. Để giải quyết bài toán lấy sáng và đón gió cho một không gian chạy dài, hệ thống cửa sổ kính được phân bổ nhịp nhàng dọc theo thân nhà với các cao độ cửa từ 1.8m đến 2.35m.

Hệ thống máng xối thu nước (KT-17) được tích hợp ẩn giấu tinh tế ngay dưới biên mái dốc, giúp gom nước mưa triệt để về hệ thống kỹ thuật, hạn chế tối đa tình trạng nước tràn tự do gây ẩm mốc hay hoen ố cho những mảng tường sơn trắng phẳng bên dưới.

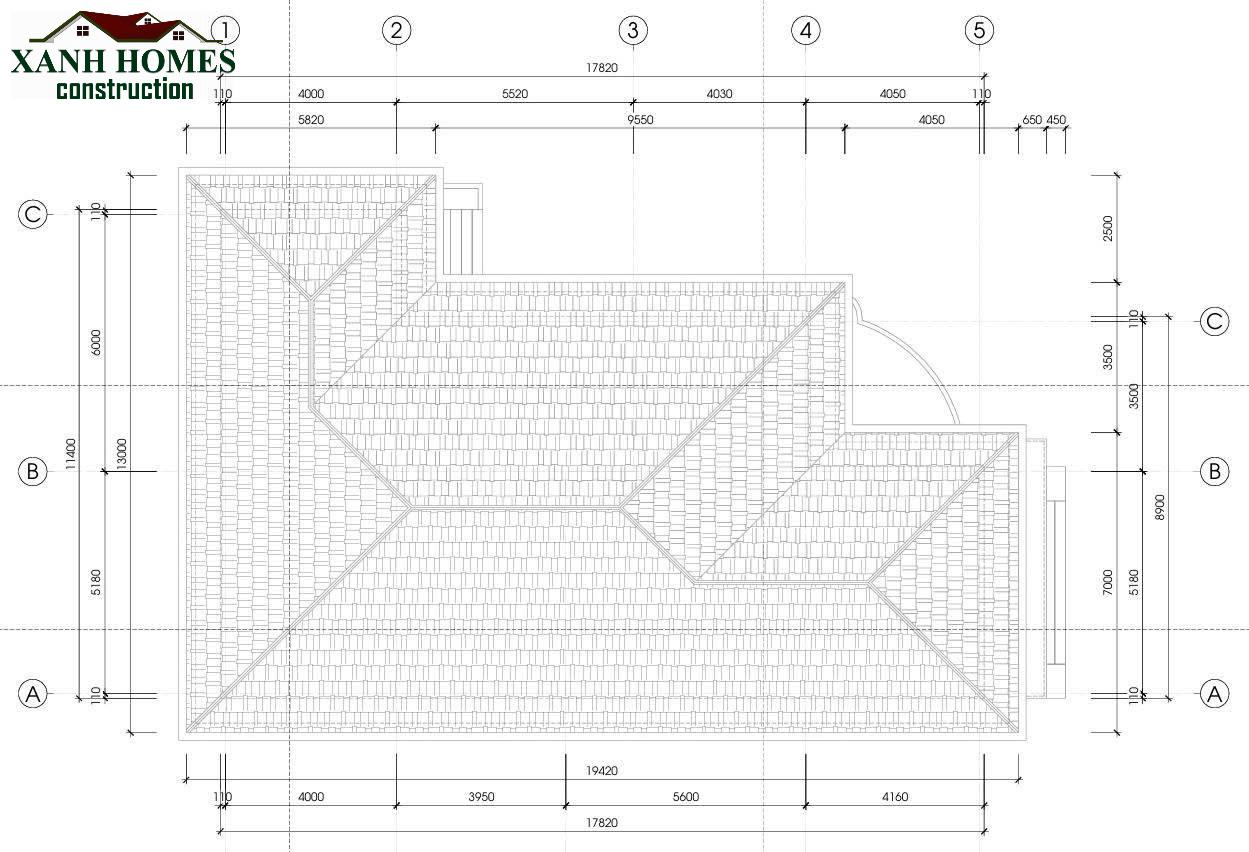

6. Bản Vẽ Mặt Bằng Mái – Sự Tính Toán Kết Cấu Cơ Học Chính Xác

Bản vẽ mặt bằng định vị mái cung cấp cái nhìn kỹ thuật toàn diện về hệ thống mái Nhật phức hợp trên diện tích phủ biên 17820mm x 11400mm.

Các đường giao tuyến của sống mái, hướng dốc và hệ thống đường máng thoát nước được các kỹ sư tính toán cẩn trọng. Cấu trúc mái này không chỉ mang lại giá trị thẩm mỹ thanh thoát, cao ráo cho ngôi biệt thự mà còn đảm bảo khả năng chống nóng, cách nhiệt ưu việt cho không gian áp mái (+4.000) trước những biến động khắc nghiệt của thời tiết.

7. Sự Đồng Bộ Kiến Trúc Qua Mặt Đứng Trục 5-1

Ở hướng đối diện, mặt đứng trục 5-1 thể hiện chiều dài phủ bì dầm móng 20820mm. Bức tường hông này được gia tăng tính thẩm mỹ bằng các đường chỉ tường kỹ thuật kích thước 25x25mm và phào cổ trần 100x100mm chạy ngang ngắt quãng hình khối.

Chân tường tại đây được chỉ định cụ thể là ốp gạch giả thẻ chịu lực cao 750mm tính từ mặt sân, vừa bảo vệ cốt tường bên trong khỏi tác động bám bẩn của bùn đất vào mùa mưa, vừa tạo cảm giác chân móng vững chãi, kiên cố cho toàn bộ căn biệt thự.

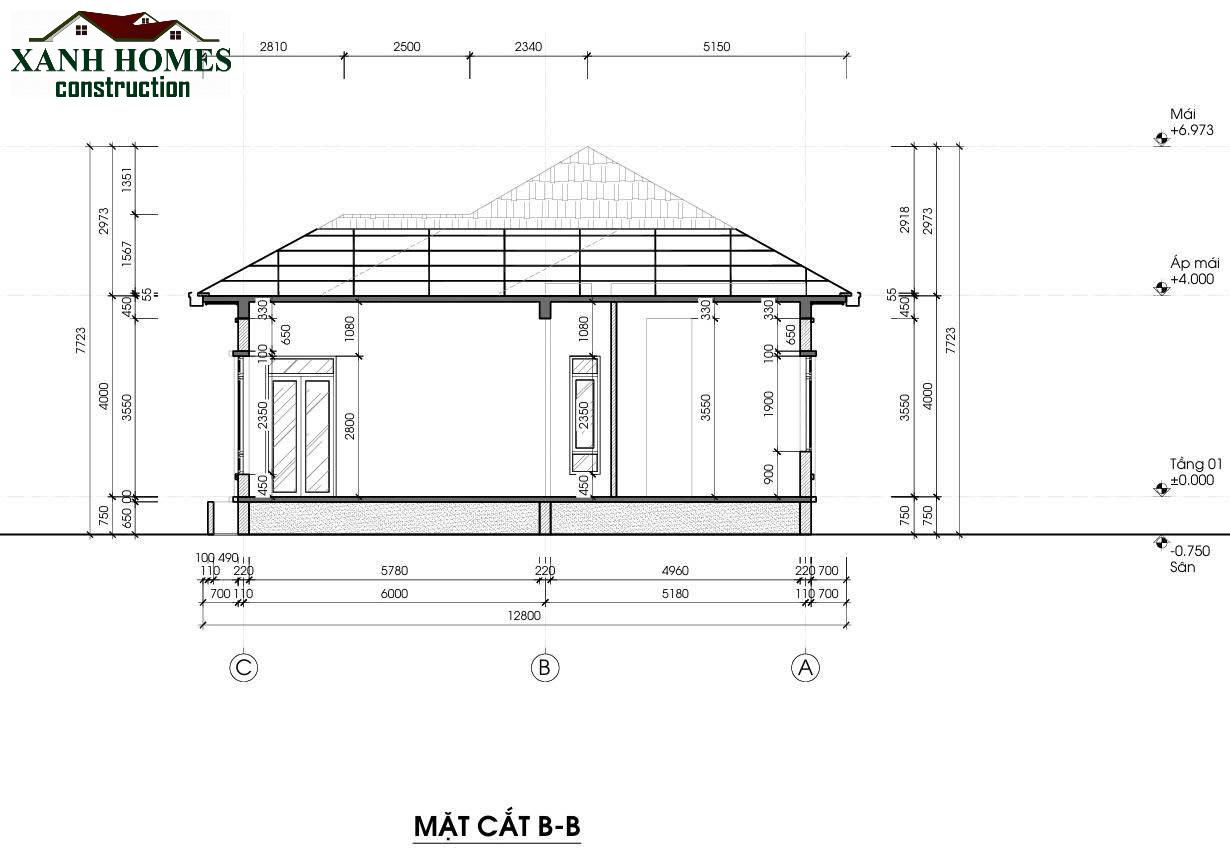

8. Lát Cắt B-B Và Thông Số Chiều Cao Thông Thủy Lý Tưởng

Bản vẽ mặt cắt dọc B-B cho chúng ta cái nhìn xuyên thấu vào không gian cốt lõi bên trong căn biệt thự. Khoảng cách thông thủy từ mặt sàn sinh hoạt tầng 1 (±0.000) lên đến đáy dầm trần đạt 3550mm (3.55m).

Chiều cao lý tưởng này giúp không gian nội thất luôn có được sự thoáng đãng, lộng gió và dễ dàng cho việc đóng trần thạch cao giật cấp trang trí. Phía trên dầm trần là không gian áp mái cao gần 3m, đóng vai trò như một lớp đệm không khí tự nhiên hoàn hảo giúp cách nhiệt, chống nóng tối đa cho các phòng ngủ phía dưới.

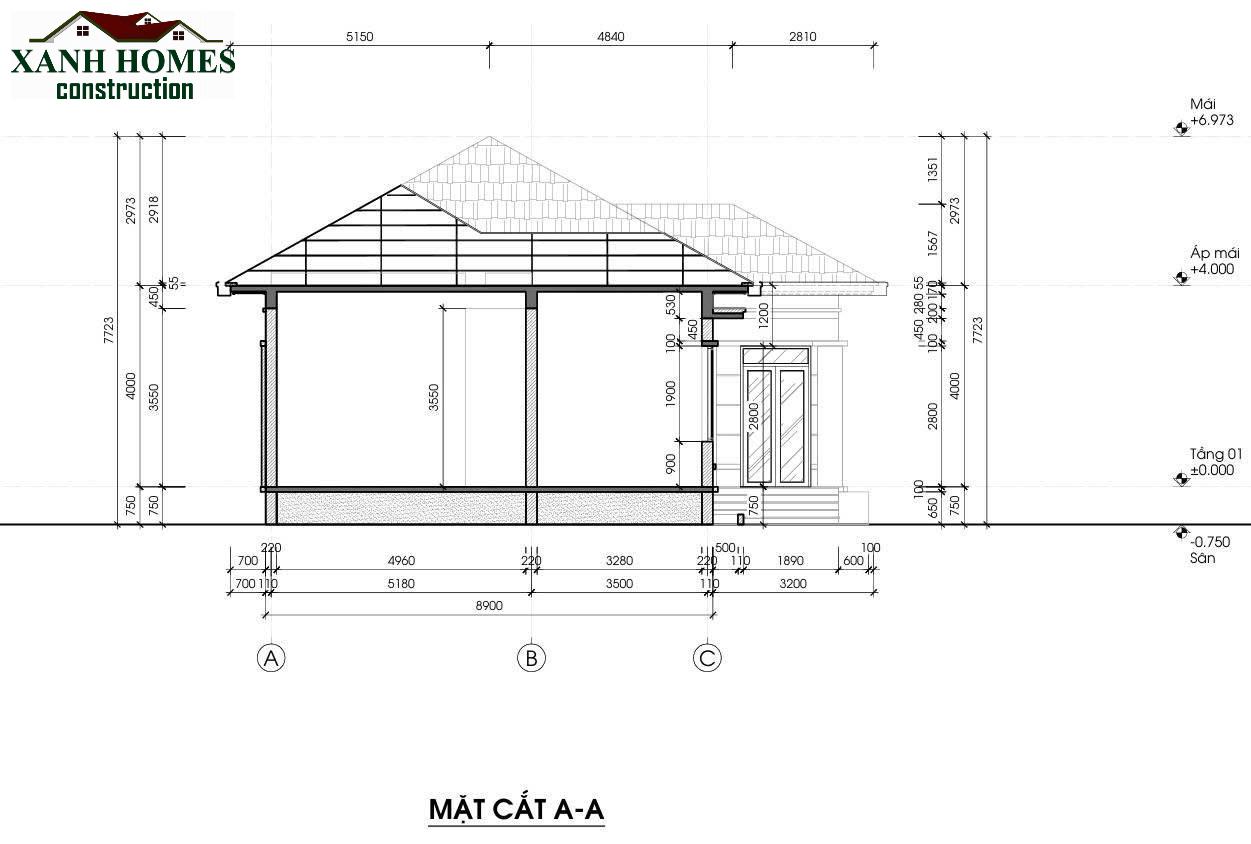

9. Cấu Trúc Bền Vững Qua Bản Vẽ Mặt Cắt A-A

Mặt cắt ngang A-A đi qua không gian các phòng ngủ, làm lộ rõ giải pháp đôn cao nền nhà của đơn vị thiết kế. Sàn sinh hoạt chính được nâng cao hẳn 750mm so với mặt sân bê tông bên ngoài.

Giải pháp này giúp ngôi biệt thự vườn tránh được hoàn toàn tình trạng hơi ẩm từ lòng đất bốc lên vào mùa nồm, ngăn nước mưa tràn vào nhà khi có giông bão, đồng thời tạo một tầm nhìn thoáng đãng và cao ráo hơn từ bên trong phòng hướng ra khu vườn bao quanh.

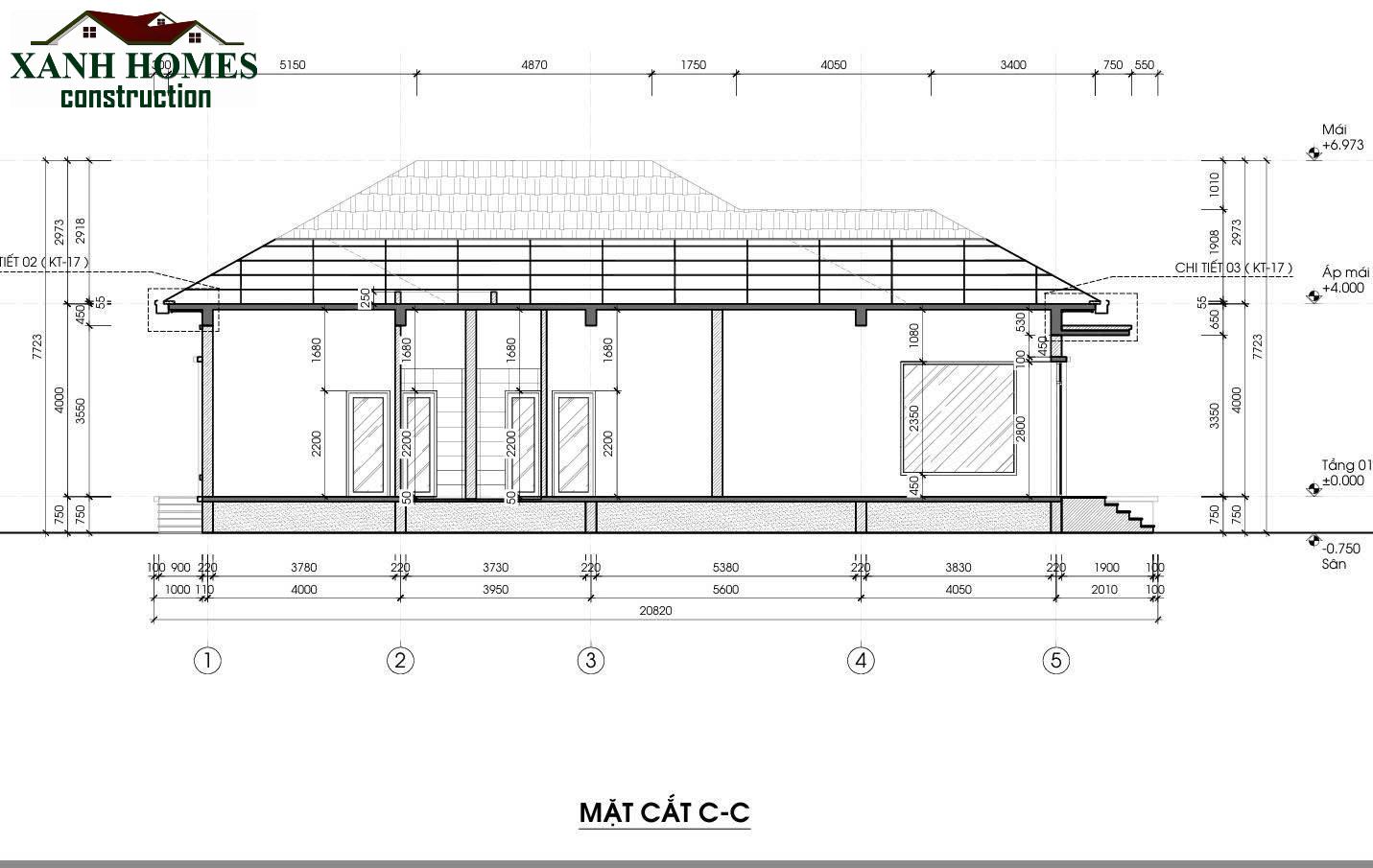

10. Chi Tiết Hệ Cửa Nội Thất Trên Bản Vẽ Mặt Cắt C-C

Bản vẽ kỹ thuật cuối cùng – mặt cắt C-C xuyên suốt chiều dọc 20820mm của công trình, tập trung biểu thị kích thước và vị trí hệ thống cửa thông phòng. Toàn bộ cửa đi nội bộ nối giữa phòng khách, phòng bếp và các phân khu nghỉ ngơi đều được đồng bộ ở kích thước chiều cao tiêu chuẩn 2200mm (2.2m).

Các lối tiếp cận phụ ra sân sau thông qua bậc sảnh phụ cũng được tính toán chi tiết, đảm bảo sự lưu thông liên tục, thuận tiện nhất cho mọi sinh hoạt của các thành viên trong gia đình và tối ưu hóa luồng khí đối lưu phong thủy.
