Xu Hướng Thiết Kế Nhà Ống 7 Tầng Thang Máy Diện Tích Nhỏ 4×9.3m Tối Ưu Dòng Tiền Cho Thuê

Trong bối cảnh quỹ đất đô thị ngày càng thu hẹp tại các thành phố lớn như Hà Nội và TP.HCM, mô hình nhà phố cao tầng (từ 5 đến 7 tầng) tích hợp thang máy đang trở thành “gà đẻ trứng vàng” cho các nhà đầu tư bất động sản dòng tiền. Với những khu đất có diện tích hạn chế, chỉ khoảng 35 – 38m2 (kích thước cụ thể 4.01 x 9.26m), bài toán đặt ra cho các kiến trúc sư không chỉ là thẩm mỹ ngoại thất mà còn là sự cân não trong việc phân chia từng centimet vuông công năng.

Dưới đây, Xanh Homes Construction xin giới thiệu một giải pháp kiến trúc đột phá: Mẫu thiết kế nhà ống 7 tầng (bao gồm 1 tầng sảnh, 5 tầng căn hộ khép kín và 1 tầng tum) mang phong cách hiện đại pha chút mộc mạc của gạch trần, được tối ưu hóa hoàn hảo cho mô hình căn hộ dịch vụ (Serviced Apartment) hoặc nhà trọ cao cấp.

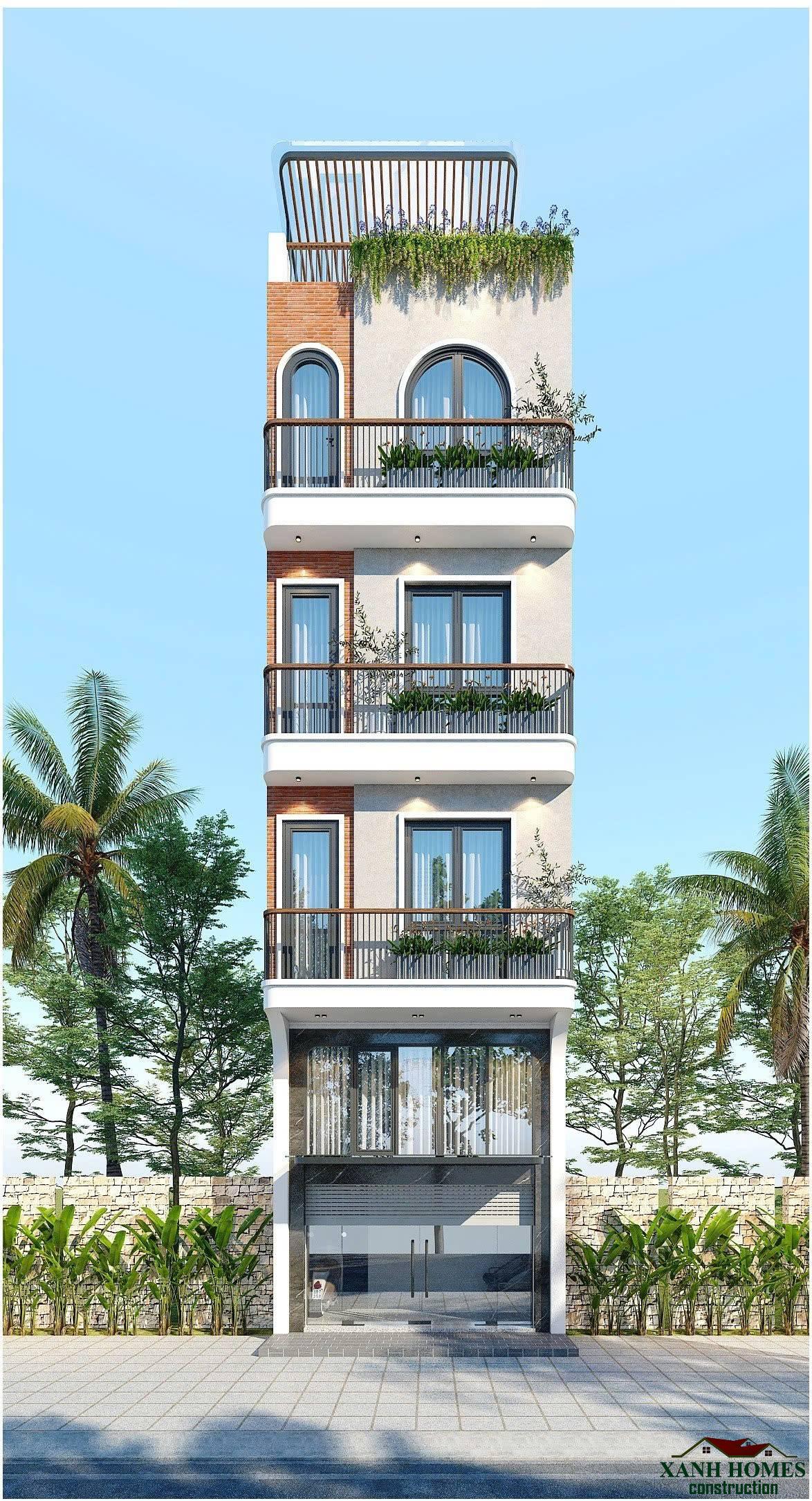

Phối cảnh 3D mặt tiền trực diện ban ngày của tòa nhà ống 7 tầng mang phong cách hiện đại phối hợp gạch mộc.

1. Phân Tích Kiến Trúc Mặt Tiền: Giải Pháp Đánh Lừa Thị Giác Cho Nhà Hẹp Ngang

Nhìn vào bức ảnh phối cảnh trực diện, có thể thấy rõ khu đất có chiều ngang khá khiêm tốn (khoảng 4m), nhưng chiều cao lên tới 7 tầng dễ gây ra cảm giác mất cân đối (hiện tượng nhà “quá gầy và cao lênh khênh”). Để khắc phục nhược điểm này, các kiến trúc sư đã áp dụng những thủ pháp hình khối và chất liệu cực kỳ tinh tế:

• Tầng Giao Thương (Tầng 1): Toàn bộ mặt tiền được bao phủ bởi hệ thống kính thủy lực tràn viền kết hợp đá ốp đen vân loang sang trọng. Giải pháp này giúp không gian tầng trệt mở rộng tối đa, tạo tầm nhìn thông thoáng, rất thích hợp làm văn phòng đại diện hoặc sảnh đón tiếp cao cấp cho tòa nhà.

• Hình Khối Giật Cấp (Tầng 2 – Tầng 6): Các tầng được thiết kế với khối ban công đua ra ngoài, bo tròn góc mềm mại bằng tone sơn trắng sứ. Đường bo cong này làm giảm bớt sự góc cạnh, thô cứng của khối bê tông nhà phố.

• Điểm Nhấn Gạch Trần Mộc Mạc: Phân vị dọc bên trái mặt tiền được ốp gạch thẻ trần màu cam đất kéo dài lên các tầng, kết hợp cùng hệ cửa sổ vòm bán nguyệt ở tầng trên cùng. Sự đan xen giữa nét thô mộc của gạch trần và sự hiện đại của kính tạo nên diện mạo kiến trúc độc bản, không bị hòa lẫn giữa các công trình lân cận.

• Mảng Xanh Ban Công: Lan can sắt sơn tĩnh điện màu đen thanh mảnh được tính toán khoảng cách an toàn, phía trong là hệ thống chậu cây xanh rủ xuống, mang lại luồng sinh khí tươi mát và giảm bức xạ nhiệt trực tiếp vào phòng ngủ.

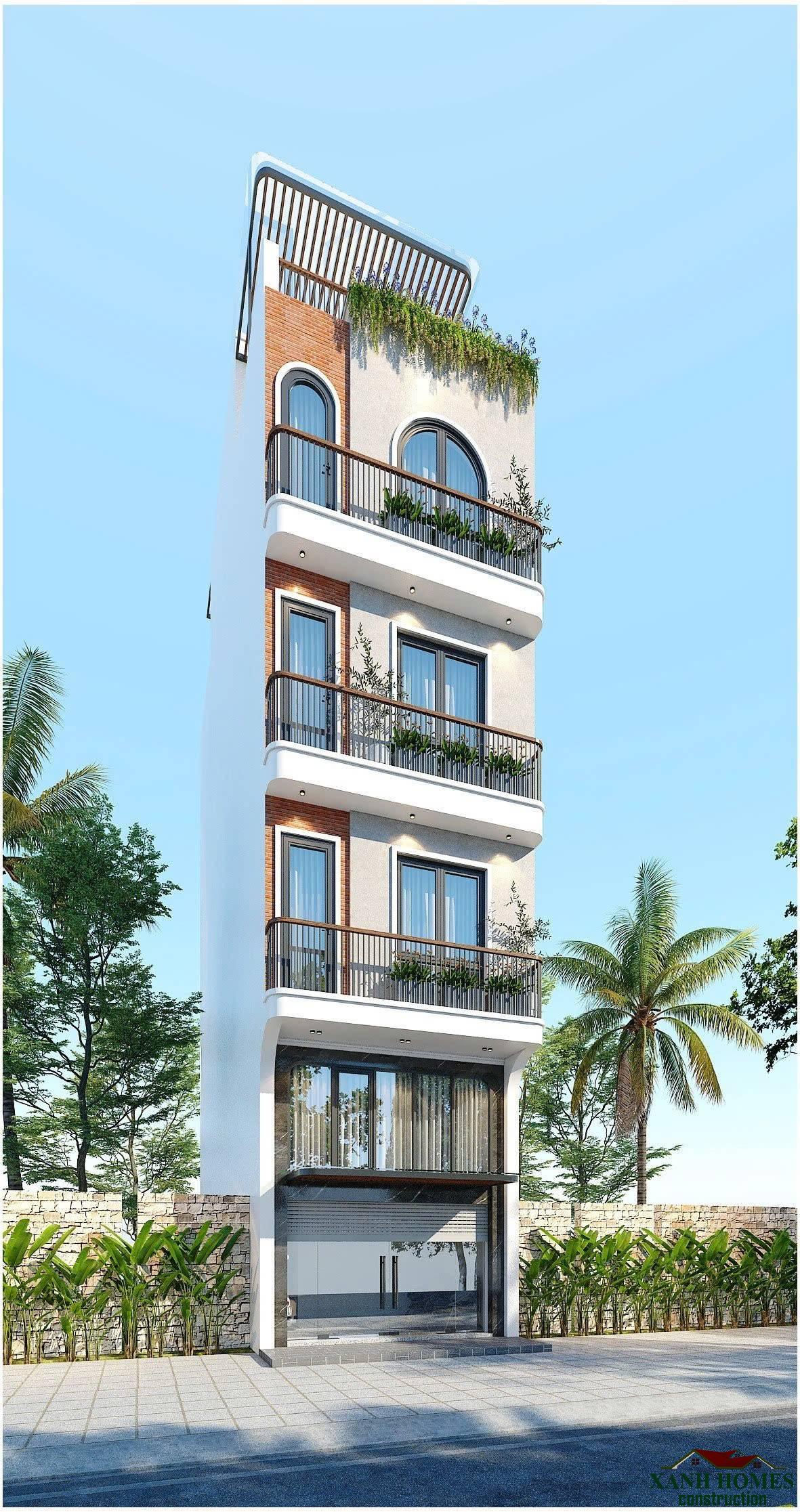

Góc phối cảnh nghiêng 3D phô diễn chiều sâu công trình và kiến trúc độc đáo của tầng tum.

2. Góc Nghiêng Kiến Trúc: Tối Ưu Hóa Ánh Sáng Và Điểm Nhấn Tầng Tum

Bức ảnh thứ hai mở ra góc nhìn cận cảnh về chiều sâu 9.26m và cách xử lý không gian trên cao của ngôi nhà ống cao tầng:

• Hệ Thống Lấy Sáng Mặt Bên: Do đặc thù nhà phố thường bị kẹp giữa các công trình lân cận, mặt bên của tòa nhà được sơn phẳng với tone màu trắng chống thấm chuyên dụng. Tuy nhiên, các vị trí cửa sổ hông vẫn được trích xuất khéo léo để lấy sáng cho khu vực hành lang và các phòng chức năng bên trong.

• Kiến Trúc Tầng Tum Đột Phá: Phần mái tầng tum không sử dụng mái đổ bê tông bằng phẳng đơn điệu mà được cách điệu bằng hệ lam chắn nắng bê tông giả gỗ thanh mảnh. Hệ lam này vừa có tác dụng che bớt nắng cho sân thượng, vừa tạo ra những hiệu ứng đổ bóng cơ học cực kỳ đẹp mắt vào ban ngày.

• Hệ Thống Chiếu Sáng Đêm: Dọc theo các ban công, hệ đèn downlight âm trần ánh sáng ấm (3000K) được bố trí khoa học, hứa hẹn sẽ biến tòa nhà thành một ngọn hải đăng lung linh, sang trọng khi đêm xuống.

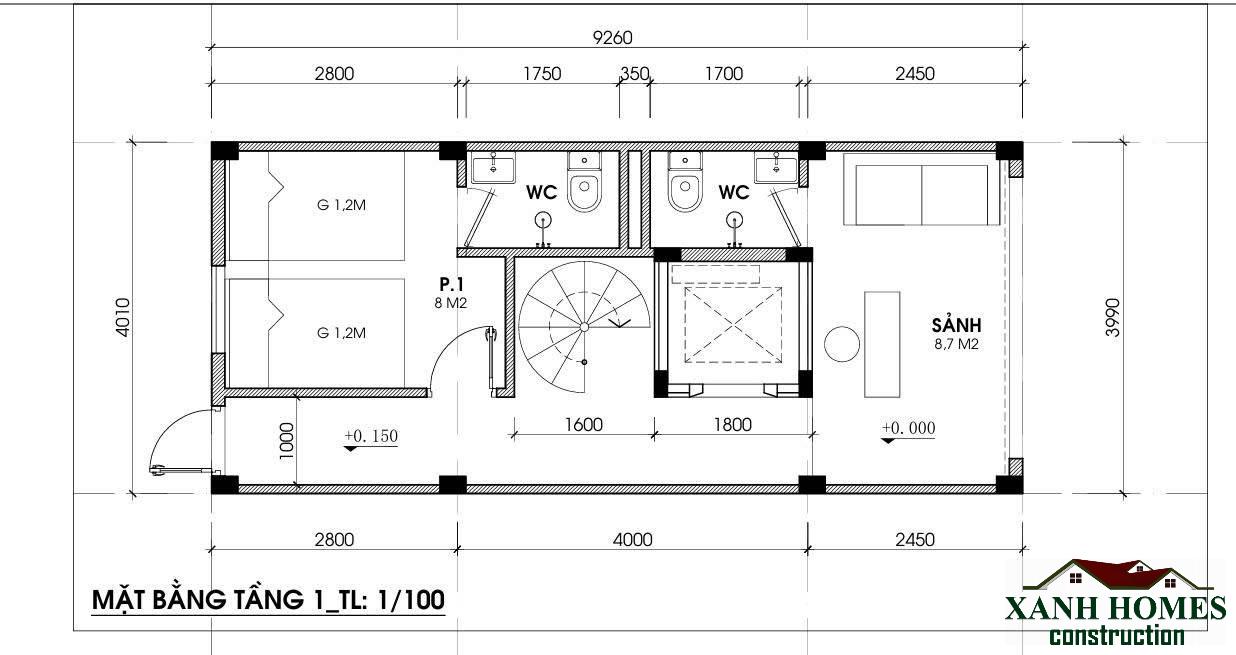

Bản vẽ mặt bằng kiến trúc Tầng 1 (Tỷ lệ 1/100) – Khu vực sảnh đón tiếp và phòng chức năng phụ.

3. Bản Vẽ Tầng 1: Giải Pháp Giao Thông Lõi Cứng Và Sảnh Tiện Ích

Với chiều dài nhà chỉ 9.26m và chiều ngang 4.01m, mặt bằng tầng 1 được xem là “bộ não giao thông” của toàn bộ công trình khi phải gánh vác cả hệ thống thang máy lẫn thang bộ:

• Sảnh Đón Tiếp (8.7m2): Nằm ngay sau hệ cửa kính mặt tiền, cốt cao độ được giữ ở mức 0.000m. Không gian này đủ rộng để bố trí bàn lễ tân, khu vực chờ hoặc tận dụng làm nơi để xe máy cho khách vào ban ngày.

• Hệ Lõi Cứng Trung Tâm (Cầu Thang & Thang Máy): Kiến trúc sư đã chọn giải pháp đặt thang máy kích thước lòng 1800 x 1700mm (phù hợp cho thang từ 450kg đến 630kg) nằm song song với hệ thống thang bộ dạng xoắn tròn (bán kính 1600mm). Việc dùng thang bộ dạng xoắn giúp tiết kiệm tối đa diện tích hành lang giao thông.

• Phòng Chức Năng Phía Sau (P.1 – 8.0m2): Được hạ cốt nhẹ xuống mức +0.150m, phòng này có thể linh hoạt làm phòng ở cho quản lý tòa nhà hoặc làm phòng kho kỹ thuật. Trong phòng được bố trí sẵn hai vị trí giường đơn 1.2m.

• Hệ Thống Vệ Sinh Đôi (WC): Ngay cạnh lõi thang là hai phòng vệ sinh nhỏ được thiết kế giáp lưng vào nhau để tối ưu đường ống hộp kỹ thuật (hộp gen) chạy dọc suốt 7 tầng nhà.

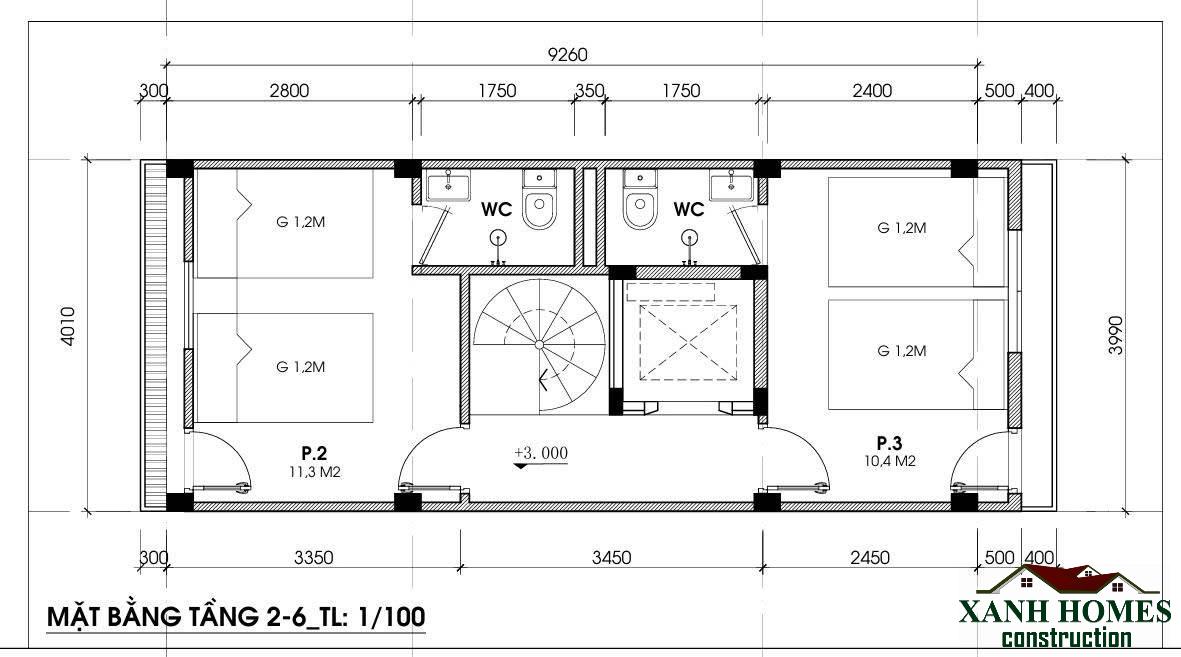

Bản vẽ mặt bằng Tầng 2 đến Tầng 6 (Tỷ lệ 1/100) – Layout căn hộ dịch vụ khép kín tối ưu hóa dòng tiền.

4. Bản Vẽ Tầng 2 Đến Tầng 6: Mô Hình Căn Hộ Cặp Đôi (Twin Room) Tối Đa Hóa Doanh Thu

Đây chính là phần quan trọng nhất của bài viết – khu vực tạo ra dòng tiền đều đặn cho chủ đầu tư. Bản vẽ này đại diện cho tháp 5 tầng điển hình (từ tầng 2 lên tầng 6), mỗi tầng được chia thành 2 phòng ngủ độc lập khép kín:

• Phòng Ngủ Phía Trước (P.2 – 11.3m2): Căn phòng này sở hữu lợi thế mặt tiền với cửa đi hướng ra ban công rộng mở. Điểm đặc biệt trong phương án bố trí nội thất là việc sử dụng 2 chiếc giường đơn kích thước 1.2m đặt song song thay vì 1 chiếc giường đôi lớn. Đây là giải pháp “Twin Room” cực kỳ thịnh hành cho đối tượng khách thuê là bạn bè, đồng nghiệp muốn ở chung để chia sẻ chi phí nhưng vẫn đảm bảo sự riêng tư khi ngủ.

• Phòng Ngủ Phía Sau (P.3 – 10.4m2): Tuy diện tích nhỏ hơn một chút và nằm phía sau, căn phòng này vẫn được bố trí tối ưu với 2 giường đơn 1.2m và có hệ cửa sổ lớn mở ra khoảng thoáng phía sau nhà.

• Phòng Vệ Sinh Khép Kín (WC): Mỗi phòng đều được trang bị một phòng WC riêng biệt, đặt ngay vị trí cửa ra vào. Việc đưa WC ra sát hành lang thang máy giúp tối ưu hóa không gian vuông vắn cho khu vực kê giường ngủ và tủ quần áo bên trong.

• Giao Thông Sảnh Tầng (+3.000m): Lối ra từ thang máy và thang bộ xoắn dẫn thẳng đến cửa của hai phòng, hoàn toàn không có diện tích hành lang chết, giúp hiệu suất sử dụng đất đạt mức gần như 100%.

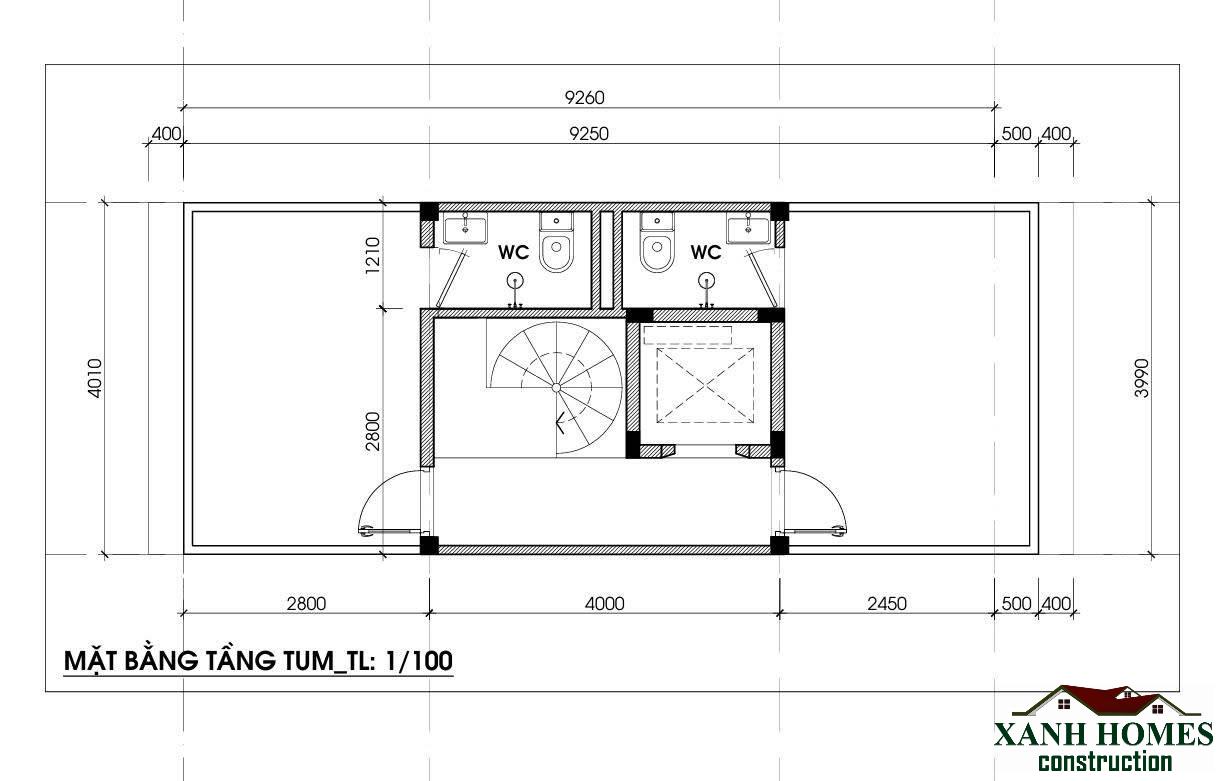

Bản vẽ mặt bằng Tầng Tum (Tỷ lệ 1/100) – Khu vực kỹ thuật và không gian tiện ích trên cao.

5. Bản Vẽ Tầng Tum: Không Gian Tiện Ích Chung Và Tiêu Chuẩn An Toàn PCCC

Tầng trên cùng của tòa nhà (Tầng tum) đóng vai trò là khu vực vận hành kỹ thuật và không gian thư giãn lộ thiên cho toàn bộ khách thuê trong tòa nhà:

• Khu Vực Kỹ Thuật Thang Máy: Là nơi đặt phòng máy (đối với thang máy có phòng máy) hoặc hệ thống tủ điện, tủ cứu hộ tự động của thang máy.

• Hệ Thống Vệ Sinh Bổ Trợ: Tiếp tục duy trì hệ 2 phòng WC cạnh lõi thang để phục vụ cho các hoạt động giặt phơi hoặc tiệc tùng trên sân thượng mà không cần phải chạy xuống các tầng dưới.

• Sân Thượng Trước Và Sau: Được phân chia rõ ràng thành hai khu vực. Sân sau có thể dùng làm khu giặt phơi chung với hệ thống máy giặt sấy công nghiệp. Sân thượng phía trước với hệ lam chắn nắng là nơi lý tưởng để thiết kế một không gian tiểu cảnh sân vườn, bàn trà cafe view trên cao cực chill cho cư dân.

• Lối Thoát Nạn Phòng Cháy Chữa Cháy (PCCC): Trong bối cảnh các quy định về PCCC đối với nhà ở cao tầng cho thuê ngày càng nghiêm ngặt, khoảng sân thượng lộ thiên này chính là lối thoát hiểm thứ hai cực kỳ quan trọng, giúp cư dân dễ dàng di chuyển sang các nhà liền kề hoặc chờ lực lượng cứu hộ trong trường hợp xảy ra sự cố.

6. Các Lưu Ý Kỹ Thuật Sống Còn Khi Thi Công Nhà Ống Cao Tầng Diện Tích Nhỏ

Để xây dựng một công trình cao đến 7 tầng trên một nền đất hẹp dưới 40m2 an toàn và bền vững, chủ đầu tư và đơn vị thi công cần đặc biệt lưu ý các yếu tố kỹ thuật sau:

Xử Lý Móng Cọc Khoan Nhồi

Với tải trọng của một ngôi nhà 7 tầng, giải pháp móng ép cọc bê tông thông thường rất dễ gây nứt nẻ, ảnh hưởng nghiêm trọng đến kết cấu của các nhà liền kề (vốn là những nhà phố cũ). Do đó, phương án móng cọc khoan nhồi đường kính nhỏ (D300 hoặc D400) xuyên sâu vào lớp đất cứng là sự lựa chọn bắt buộc để đảm bảo an toàn tuyệt đối cho công trình và hàng xóm.

Lựa Chọn Thang Máy Tối Ưu Diện Tích

Đối với lòng hố thang cố định 1800 x 1700mm như trên bản vẽ, chủ đầu tư nên ưu tiên dòng thang máy gia đình (Homelift) hoặc thang máy liên doanh không phòng máy. Sử dụng động cơ không hộp số sẽ giúp tiết kiệm chiều cao tầng tum và tiết kiệm điện năng vận hành lên tới 40% – một con số cực kỳ ý nghĩa đối với nhà kinh doanh cho thuê dòng tiền.

Hệ Thống Thông Tầng Và Hộp Gen Kỹ Thuật

Do nhà có mật độ phòng vệ sinh rất lớn (lên tới 14 phòng WC trên toàn bộ tòa nhà), hệ thống đường ống cấp thoát nước vô cùng phức tạp. Đơn vị thiết kế phải tính toán kích thước hộp gen (hộp kỹ thuật) đủ lớn, bố trí dọc theo lõi thang để dễ dàng bảo trì, sửa chữa sau này mà không cần phải đục phá vào không gian phòng ngủ của khách thuê.

Kết Luận: Đầu Tư Thông Minh Cùng Xanh Homes Construction

Mẫu nhà ống 7 tầng thang máy kích thước 4×9.3m này chính là một bài mẫu điển hình cho tư duy thiết kế kiến trúc hiện đại: Nhỏ nhưng phải Chất, Hẹp nhưng phải Sang. Bằng việc tối ưu hóa sơ đồ giao thông lõi và áp dụng mô hình phòng ngủ đôi Twin Room, công trình mang lại hiệu suất sinh lời cao nhất trên từng mét vuông sàn xây dựng cho chủ đầu tư.
