Mẫu Thiết Kế Nhà Ống Tân Cổ Điển 3 Tầng 4.5x16m Sang Trọng Và Tối Ưu Công Năng

Trong xu hướng kiến trúc nhà phố hiện nay, mẫu nhà ống tân cổ điển 3 tầng kích thước 4.5x16m đang trở thành sự lựa chọn hàng đầu của nhiều gia đình. Phong cách này không chỉ mang lại vẻ đẹp bề thế, sang trọng vượt thời gian mà còn giải quyết bài toán không gian hẹp ngang một cách khéo léo.

Dưới đây, hãy cùng khám phá chi tiết từ phối cảnh kiến trúc 3D đến bản vẽ bố trí nội thất tầng 1, 2, 3 của mẫu thiết kế đẳng cấp này.

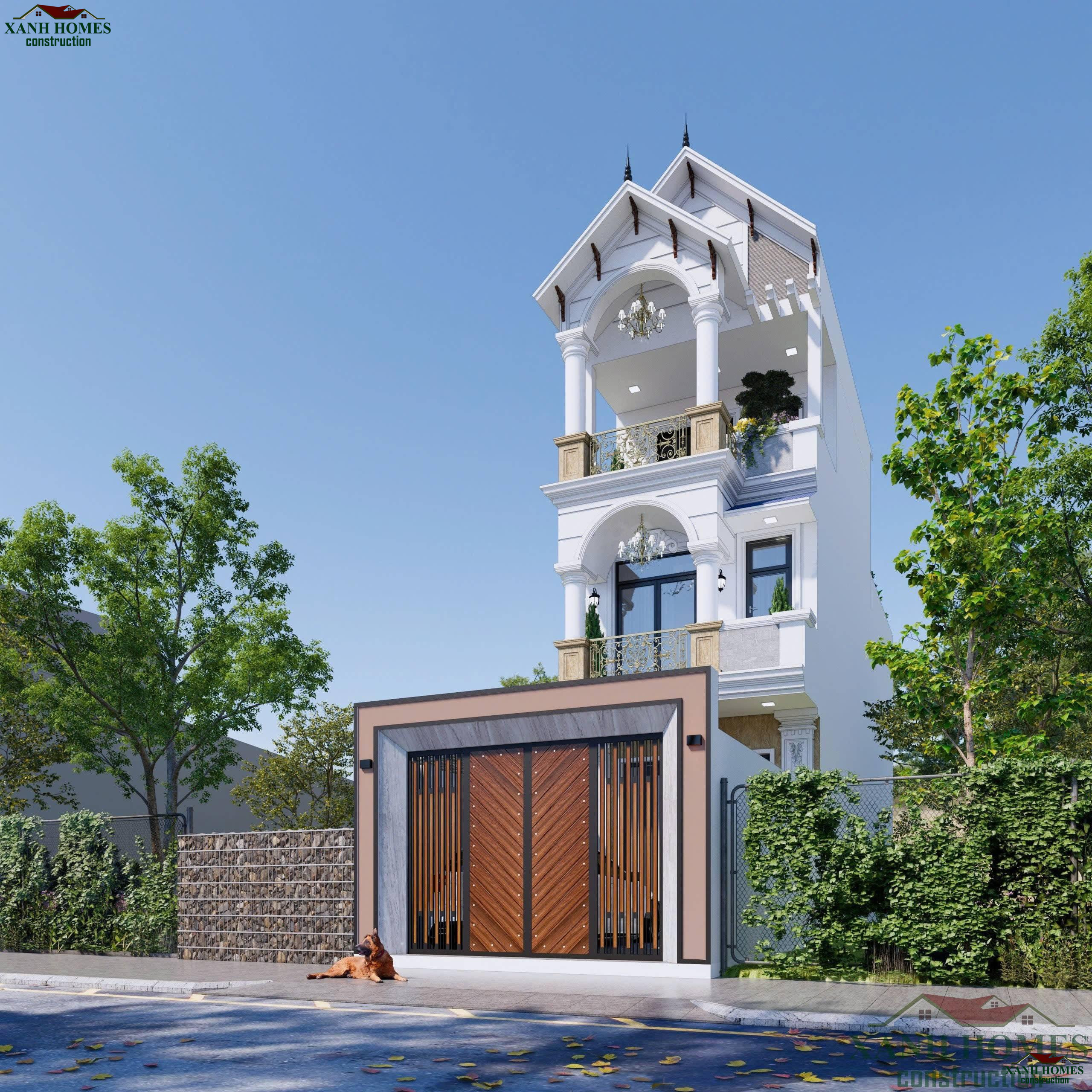

Phối cảnh mặt tiền mẫu nhà ống tân cổ điển 3 tầng bề thế dưới ánh nắng ban ngày.

1. Kiến Trúc Mặt Tiền Tân Cổ Điển Sang Trọng Phá Cách

Bức ảnh đầu tiên mang đến cái nhìn trực diện về mặt tiền của ngôi nhà. Với chiều ngang 4.5m, kiến trúc sư đã khéo léo sử dụng tone màu trắng chủ đạo kết hợp cùng hệ thống cột trụ tròn bề thế, tạo cảm giác cao ráo và vững chãi.

• Điểm nhấn ban công: Hệ thống ban công vòm bán nguyệt tại tầng 2 và tầng 3 được trang trí bằng lan can nhôm đúc nghệ thuật mạ vàng, kết hợp đèn chùm pha lê cổ điển lộng lẫy.

• Hệ mái: Ngôi nhà sử dụng hệ mái chữ A phong cách mái Thái màu xanh ghi nền nã, tạo nên nét giao thoa hoàn hảo giữa nét quý tộc châu Âu và văn hóa Á Đông.

• Cổng chính: Thiết kế kiên cố với khung nâu trầm ấm và cánh cửa gỗ xếp họa tiết hình chữ V (chevron) kết hợp nan sắt hiện đại.

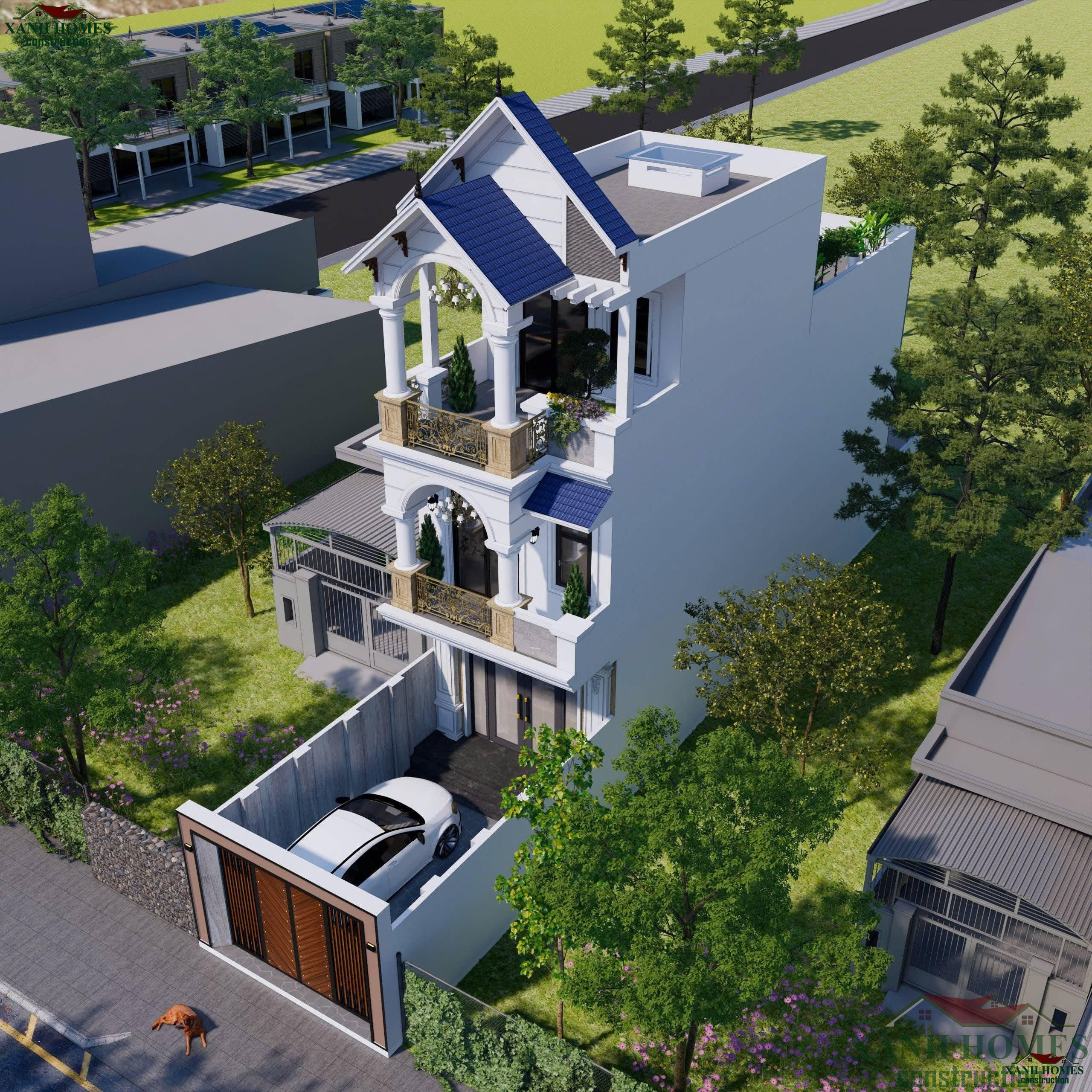

Góc nhìn tổng thể từ trên cao (Bird’s-eye view) của toàn bộ công trình.

2. Góc Nhìn Tổng Thể Từ Trên Cao Và Quy Hoạch Không Gian

Nhìn từ trên cao, công trình thể hiện rõ cấu trúc vuông vắn và sự phân bổ không gian hợp lý trên quỹ đất dài 16m:

• Sân trước tiện nghi: Khoảng sân trước rộng rãi được tận dụng làm khu vực để xe ô tô, được bao bọc bởi tường rào gabion (đá hộc trong lưới thép) và mảng xanh tiểu cảnh sinh động.

• Hệ thống lấy sáng: Phía trên mái được bố trí ô kính giếng trời ngay tại khu vực cầu thang, đảm bảo ánh sáng tự nhiên luôn tràn ngập mọi ngóc ngách trong nhà. Phần sân sau tầng 3 được để lộ thiên làm khu giặt phơi vô cùng thông thoáng.

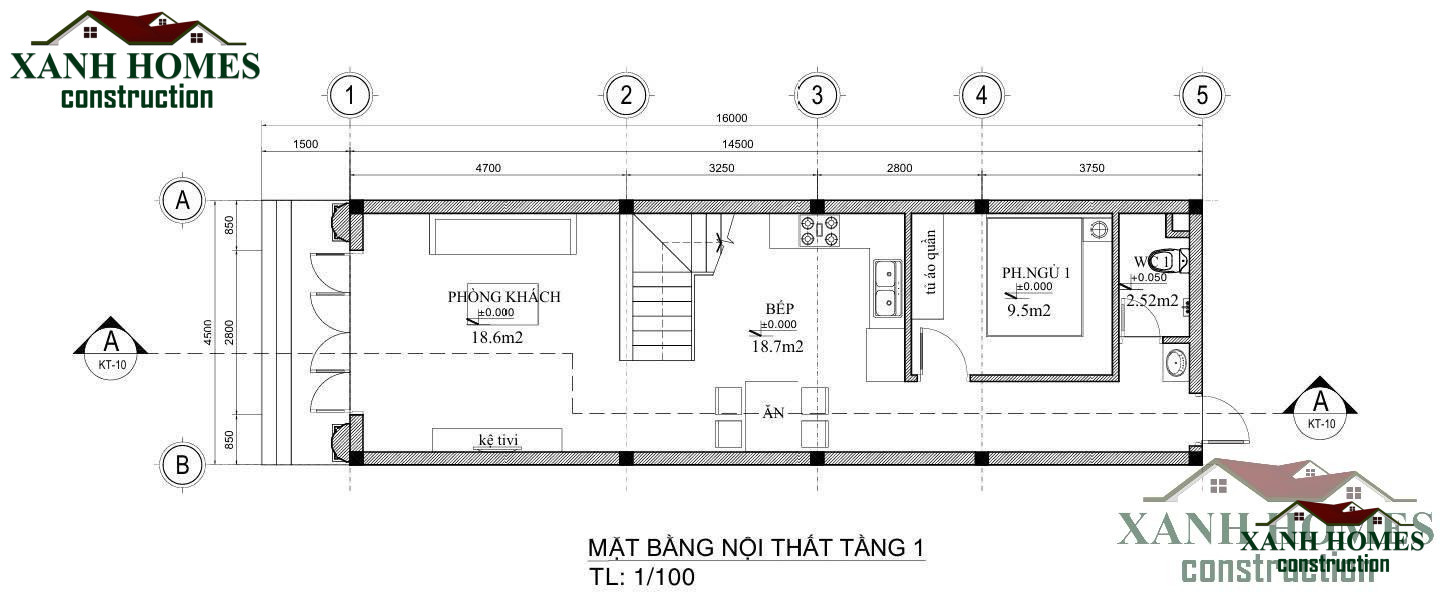

Bản vẽ kỹ thuật bố trí mặt bằng nội thất Tầng 1 (Tỷ lệ 1/100).

3. Bản Vẽ Mặt Bằng Tầng 1: Không Gian Sinh Hoạt Chung Ấm Cúng

Mặt bằng tầng 1 với chiều dài lòng nhà 14.5m (chưa tính 1.5m sảnh/sân trước) được tối ưu hóa cho các công năng sinh hoạt chung và một phòng ngủ tiện lợi:

• Phòng khách (18.6m²): Nằm ngay sau cửa chính, không gian vuông vắn đủ diện tích cho một bộ sofa lớn và kệ TV đối diện.

• Phòng bếp & ăn (18.7m²): Ngăn cách với phòng khách bằng hệ thống cầu thang trung tâm. Bếp được thiết kế chữ L tối ưu, bàn ăn đặt cạnh lối đi thông thoáng.

• Phòng ngủ 1 (9.5m²): Nằm yên tĩnh tại phía cuối nhà, rất thích hợp cho người lớn tuổi trong gia đình để tránh việc phải leo cầu thang.

• Khu vệ sinh (WC 1 – 2.52m²): Được giấu khéo léo ở góc cuối nhà, đảm bảo tính thẩm mỹ và phong thủy.

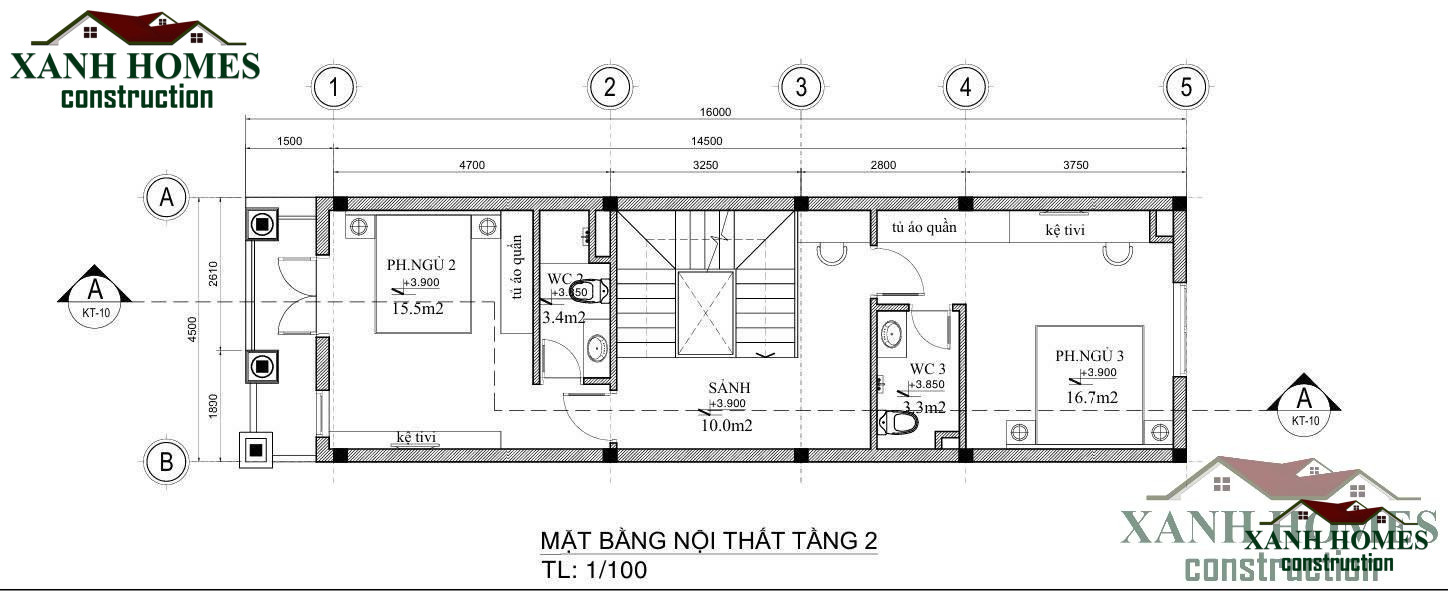

Bản vẽ kỹ thuật bố trí mặt bằng nội thất Tầng 2 (Tỷ lệ 1/100).

4. Bản Vẽ Mặt Bằng Tầng 2: Không Gian Nghỉ Ngơi Riêng Tư Khép Kín

Tầng 2 là khu vực hoàn toàn dành cho sự nghỉ ngơi của các thành viên với sảnh thang rộng 10.0m² kết nối hai phòng ngủ lớn:

• Phòng ngủ 2 (15.5m²): Nằm ở phía trước, hướng ra ban công mặt tiền bằng hệ cửa kính lớn. Phòng có tủ quần áo âm tường và khu vệ sinh WC 2 (3.4m²) khép kín bên trong.

• Phòng ngủ 3 (16.7m²): Nằm ở phía sau với diện tích rộng rãi hơn, bố trí được giường lớn, tab đầu giường, bàn trang điểm và kệ TV dài. Phòng này sở hữu một phòng vệ sinh WC 3 (3.3m²) riêng biệt tiện nghi.

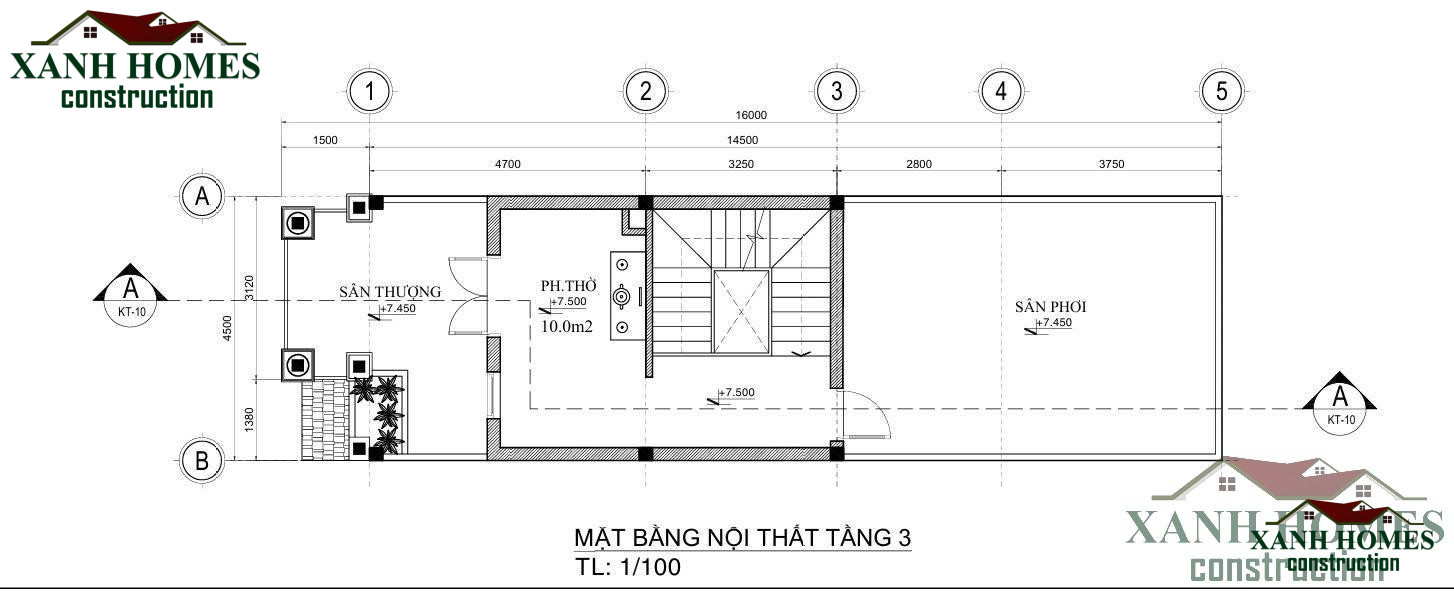

Bản vẽ kỹ thuật bố trí mặt bằng nội thất Tầng 3 (Tỷ lệ 1/100).

5. Bản Vẽ Mặt Bằng Tầng 3: Không Gian Tâm Linh Và Tiện Ích

Tầng 3 được thiết kế tập trung vào các công năng bổ trợ nhưng không kém phần quan trọng của một ngôi nhà phố hiện đại:

• Phòng thờ (10.0m²): Đặt ở vị trí trang trọng nhất, hướng ra phía mặt tiền hợp phong thủy, kết nối trực tiếp với khoảng Sân thượng thoáng đãng phía trước – nơi gia chủ có thể trồng cây cảnh hoặc thư giãn.

• Sân phơi rộng lớn: Toàn bộ không gian phía sau cầu thang được dành riêng làm sân phơi đồ, khu giặt giũ hoặc có thể cải tạo thành một sân vườn BBQ trên cao.

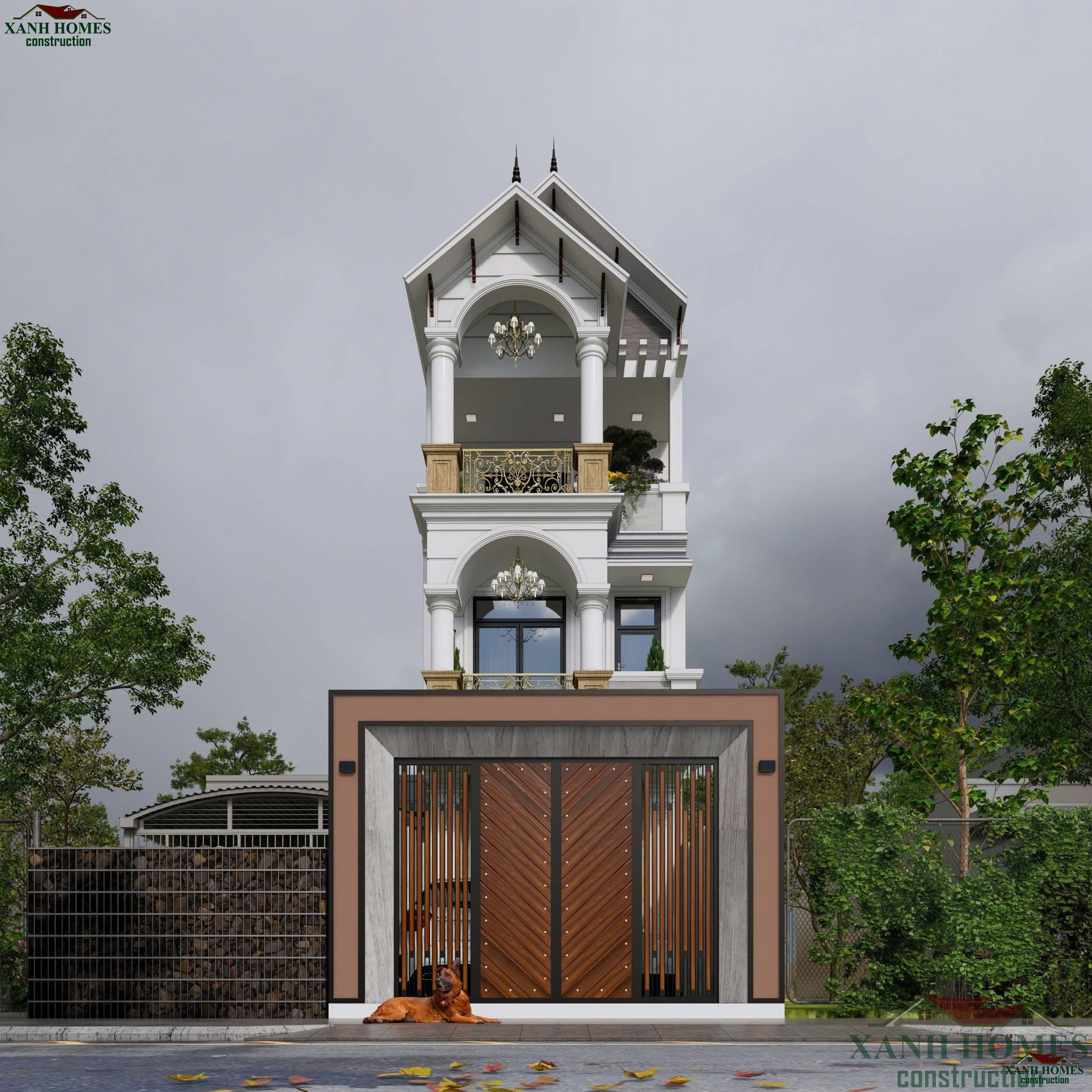

Phối cảnh mặt đứng trực diện của ngôi nhà trong một buổi chiều hoàng hôn.

6. Sự Đồng Bộ Giữa Bản Vẽ Kỹ Thuật Và Thực Tế 3D

Bức ảnh cuối cùng minh chứng cho sự chính xác và đồng bộ tuyệt đối giữa tư duy bài trí không gian và thẩm mỹ kiến trúc. Từng cao độ từ cốt $\pm0.000$ (Tầng 1) lên $+3.900$ (Tầng 2) và $+7.500$ (Tầng 3) thể hiện trên bản vẽ đều được hiện thực hóa bằng những hình khối kiến trúc vuông vắn, tỉ lệ phào chỉ đối xứng hoàn hảo trên mặt đứng 3D.

Đây chính là một “tác phẩm” thiết kế mẫu mực cho những ai đang sở hữu mảnh đất lô phố, nhà ống có diện tích tương tự.

Kết Luận

Một ngôi nhà đẹp không chỉ nằm ở vẻ bề ngoài lộng lẫy mà còn ở cách bố trí công năng khoa học bên trong. Mẫu nhà ống tân cổ điển 3 tầng 4.5x16m này đã hoàn thành xuất sắc cả hai nhiệm vụ đó.

Nếu bạn đang tìm kiếm một đơn vị thiết kế và thi công trọn gói để hiện thực hóa bản vẽ này cho tổ ấm của mình, hãy liên hệ ngay với Xanh Homesđể nhận tư vấn và báo giá chi tiết nhất!
